Visão geral do produto e aplicação do data center
O Huawei QSFP-100G-BIDI-G2 é um transceptor óptico bidirecional (BiDi) QSFP28 de ponta, ligável a quente, projetado para aplicações Ethernet de alta densidade de 100 Gigabit.À medida que as redes empresariais e os centros de dados de hiperescala migram das infraestruturas legais 10G e 40G para as arquiteturas 100G, a otimização das fábricas de fibras existentes torna-se uma estratégia primária de economia de custos.
Ao utilizar a tecnologia BiDi (Bi-Directional), este módulo permite a transmissão e recepção simultâneas de dados através de uma única tensão de fibra multimodo duplex LC (MMF).Ele opera em comprimentos de onda duplos (850nm e 910nm) em dois canais de 50Gbps via modulação PAM4Esta engenharia inovadora permite aos operadores de rede reutilizarem plenamente a sua infra-estrutura de cablagem LC duplex 10G/40G OM3 ou OM4,eliminação dos enormes custos de colocação de novos painéis de parches MPO de várias fibras e cabos de tronco.

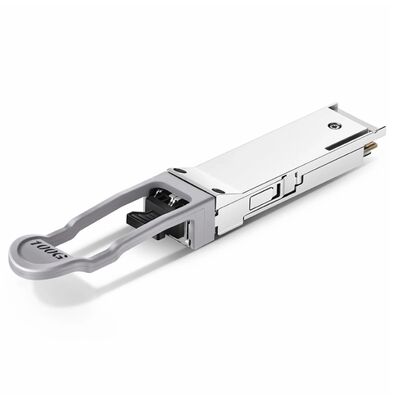

A figura 1 mostra o painel frontal do QSFP-100G-BIDI-G2.
Matriz de especificações técnicas
Revise os parâmetros ópticos, elétricos e ambientais completos abaixo para garantir uma implantação precisa dentro do seu ecossistema de hardware:
| Parâmetro |
Especificações |
| Fabricante / Marca |
Huawei / LonRise Distribuição |
| Número do modelo |
QSFP-100G-BIDI-G2 |
| Fator de forma |
QSFP28 (Quad Small Form-factor Pluggable 28) |
| Taxa de dados |
100 Gbps (2 x 50 Gbps canais modulados PAM4) |
| Comprimento de onda (Tx/Rx) |
850 nm e 910 nm Bi-direccional |
| Distância máxima |
70 m sobre o FMM OM3 / 100 m sobre o FMM OM4 |
| Conector óptico |
LC/UPC duplex |
| Tipo de fibra |
Fibra multimodo (MMF, 50/125μm) |
| Tipo de transmissor |
VCSEL (Laser de emissão de superfície de cavidade vertical) |
| Tipo de receptor |
Fotodetector PIN |
| Diagnóstico digital (DDM/DOM) |
Suporte (monitorização em tempo real da potência, temperatura, tensão) |
| Consumo de energia |
< 4,0 W |
| Intervalo de temperatura de funcionamento |
Comércio (0°C a 70°C) |
| Correção de erros |
KP4 FEC exigido na plataforma de acolhimento |
| Segurança e conformidade |
RoHS-6, CE, classe 1 de laser |
Comparação de produtos, compatibilidade e FAQ pós-venda
Q1: Qual é a principal diferença entre os módulos QSFP-100G-BIDI-G2 e 100G SR4 padrão?
R: A principal diferença reside na infra-estrutura de cablagem de fibra necessária e nos custos de migração.
-
Módulos SR4 padrão 100G: operam através de cabos multimodo MPO/MTP de 8 ou 12 fibras, dividindo o tráfego em 4 pistas paralelas separadas (4x25G).
-
Módulos Huawei QSFP-100G-BIDI-G2: Consolide o tráfego em duas pistas 50G usando comprimentos de onda duplos (850nm/910nm) através de um cabo LC duplex de 2 fibras padrão.
Se o seu centro de dados utiliza atualmente cabos padrão LC patch de switches BiDi 10G ou 40G antigos,A implantação do módulo G2 BiDi poupa a compra de cabos MPO caros e a reescrita dos cabos de fibra.
P2: Este módulo Huawei QSFP-100G-BIDI-G2 é compatível com switches de terceiros como Cisco ou Juniper?
R: Este módulo específico é codificado nativo para suportar switches, roteadores e firewalls empresariais da Huawei.Se o ambiente do seu centro de dados exigir interoperabilidade entre vários fornecedores (por exemplo, conectando um roteador base Huawei a um switch Cisco Catalyst 9300L), especifique o seu equipamento alvo ao enviar uma consulta.Podemos fornecer variantes totalmente compatíveis ou com códigos cruzados para garantir uma operação plug-and-play perfeita.
P3: Por que a plataforma hospedeira requer KP4 FEC (Forward Error Correction) habilitado para este módulo?
R: O QSFP-100G-BIDI-G2 utiliza tecnologia óptica PAM4 avançada (modulação de amplitude de pulso de 4 níveis) para transmitir 50Gbps por faixa óptica.Porque a sinalização PAM4 é altamente complexa e mais sensível ao ruído óptico do que a tecnologia NRZ mais antiga, o sistema de comutação do host deve ter KP4 FEC habilitado para corrigir automaticamente erros de bits, garantindo uma ligação estável e livre de erros na faixa de 70 m/100 m.
Q4: Que serviço pós-venda e suporte técnico a LonRise oferece para este módulo?
A: A LonRise fornece um sistema de suporte pós-venda abrangente de nível empresarial para todos os nossos clientes B2B:
-
Garantia de 1 ano: Cada novo módulo Huawei inclui uma garantia de substituição ou reparação de 1 ano contra defeitos de fabricação e materiais.
-
Rigorosas provas pré-envio: Todos os módulos passam por uma rigorosa compatibilidade, integridade do sinal e inspeção de potência óptica em nossos laboratórios de teste antes de serem enviados.
-
Assistência técnica remota: os nossos engenheiros de rede estão disponíveis para ajudá-lo com a configuração remota do sistema, interpretação de telemetria DOM/DDM e depuração de ligações entre fornecedores.
Q5: Qual é o tempo de entrega estimado e o método de envio para encomendas internacionais?
R: Para pedidos de estoque padrão, o nosso tempo de entrega é de 2-3 dias úteis.garantir que os componentes críticos da rede cheguem ao seu centro de dados dentro de 3 a 5 dias úteis globalmenteTodos os pacotes são seguramente selados numa embalagem ESD anti-estática para evitar danos eletrostáticos durante o transporte.
