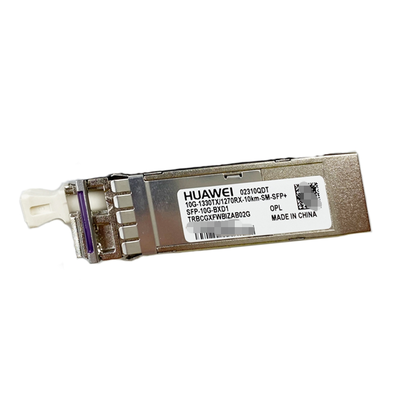

1Resumo
O transceptor óptico SFP + compatível com a Huawei SFP-10G-BXD1 é um módulo bidirecional de alto desempenho (BIDI) projetado para ligações Ethernet 10G através de fibra de modo único (SMF) de até 10 km.Operando a comprimentos de onda 1330 nm TX / 1270 nm RX, permite a comunicação full-duplex através de uma única fibra de fibra LC, reduzindo significativamente os custos de cablagem de fibra em redes empresariais e de telecomunicações.
Este módulo SFP+ compatível com troca a quente suporta o padrão 10GBASE-BX, garantindo uma compatibilidade perfeita com switches, roteadores e outros dispositivos de rede da Huawei que exigem conectividade óptica de alta velocidade.Com monitorização de diagnóstico digital (DDM/DOM), os utilizadores podem monitorizar em tempo real parâmetros ópticos como temperatura, tensão e potência óptica para melhorar a estabilidade da rede.

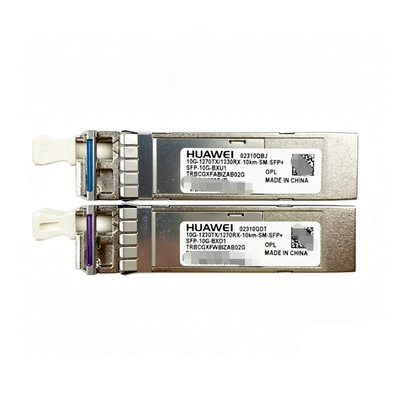

Construído para confiabilidade e transmissão de longa distância, o SFP-10G-BXD1 é amplamente utilizado em centros de dados, redes empresariais, backhaul FTTH e infraestrutura de telecomunicações.Funciona como um módulo emparelhado com SFP-10G-BXU1, formando uma ligação óptica bidirecional completa.

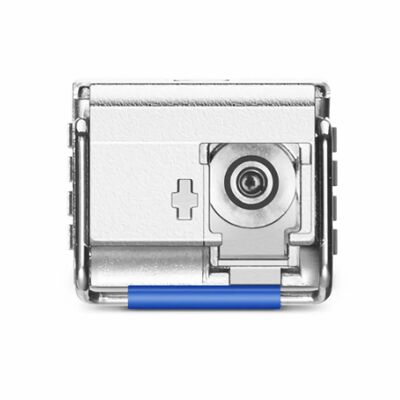

A figura 1 mostra o painel frontal do SFP-10G-BXD1.
2Características principais
- Transceptor BIDI 10G SFP+ (solução de fibra única)
- comprimento de onda 1330 nm TX / 1270 nm RX
- Distância de transmissão até 10 km (SMF)
- Distância de transmissão até 10 km (SMF)
- Conector duplex LC
- Compatível com a SFP+ MSA com ligação a quente
- Suporta monitoramento DDM/DOM
- Baixo consumo de energia e elevada estabilidade
- Totalmente compatível com equipamentos de rede da Huawei
3Especificações técnicas
| Ponto |
Detalhes |
| Fator de forma |
SFP+ |
| Taxa de dados |
10 Gbps |
| Protocolo |
10GBASE-BX |
| Comprimento de onda |
1330nm / 1270nm |
| Tipo de fibra |
Fibra mono-modo (SMF) |
| Distância máxima |
10 km |
| Conector |
LC Simplex |
| DDM |
Apoio |
| Temperatura de funcionamento |
0°C ~ 70°C (ou industrial -40°C ~ 85°C opcional) |
| Consumo de energia |
Projeto de baixa potência |
4Como Funciona
Ao contrário dos módulos tradicionais de fibra dupla, o SFP-10G-BXD1 utiliza a tecnologia BiDi (bidirecional), que permite:
- Uma fibra para transmitir e receber
- Função em par com SFP-10G-BXU1
- Redução de custos de implantação de fibras até 50%
- Ideal para ambientes de infraestrutura de fibra densos ou limitados
5Compatibilidade
Este módulo é compatível com:
- Comutadores e roteadores da Huawei (portos SFP+ 10G)
- Comutadores Enterprise Ethernet
- Comutadores de agregação de centros de dados
- Qualquer porta 10G SFP+ compatível com a MSA (dependente do fornecedor)
6. Aplicações
- Interconexão do centro de dados (DCI)
- Base de dados da rede empresarial
- Redes de acesso Metro Ethernet
- Infraestrutura FTTH / FTTx
- Sistemas de transmissão de operadoras de telecomunicações
7. Vantagens em relação aos módulos SR/LR padrão 10G
- Usa apenas uma fibra em vez de duas.
- Menor custo de implantação
- Gestão mais fácil dos cabos
- O mesmo desempenho de 10 Gbps dos módulos LR (dentro de um alcance de 10 km)
- Melhor escalabilidade em ambientes de fibra limitada
8. FAQ
P1: Para que é utilizado o SFP-10G-BXD1?
É usado para transmissão óptica 10G através de fibra de modo único até 10 km, principalmente em redes empresariais e de telecomunicações.
P2: O SFP-10G-BXD1 necessita de um módulo emparelhado?
Sim, deve ser usado com o SFP-10G-BXU1 para uma comunicação bidirecional adequada.
P3: Qual é a diferença entre os módulos BXD1 e 10G SFP+ SR/LR padrão?
- SR utiliza fibra multimodo (curto alcance, ~ 300m)
- LR utiliza duas fibras de modo único (~ 10 km, 2 fibras)
- BXD1 usa fibra única (1 filamento apenas) com tecnologia BiDi
P4: É compatível com switches não-Huawei?
Sim, se o switch suportar módulos SFP+ compatíveis com a MSA, mas a compatibilidade depende das restrições do fornecedor.
P5: Posso usá-lo sem DDM?
Sim, funcionará sem monitorização, mas o DDM fornece diagnósticos em tempo real para melhor manutenção.
Q6: Que tipo de fibra é necessária?
Fibra de modo único (SMF), tipicamente cabo simplex OS2 LC.
P7: O que acontece se eu usar o par errado (BXU1/BXD1)?
A ligação não será estabelecida porque os comprimentos de onda devem corresponder corretamente (projeto de par invertido TX/RX).
9Por que escolher o nosso módulo SFP-10G-BXD1
O nosso módulo é fabricado e testado sob rigoroso controlo de qualidade, garantindo:
- Ensaios de compatibilidade a 100%
- Performance óptica estável
- Taxa de erro de bits baixa (BER)
- Confiabilidade de nível industrial
- Implementação do Plug-and-play
