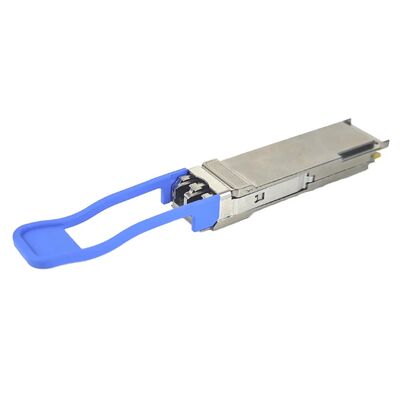

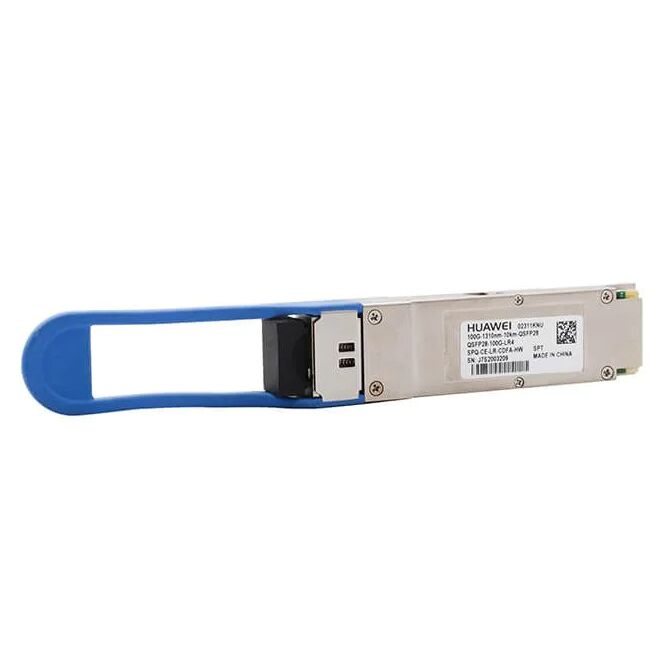

QSFP28-100G-SR4, transceptor óptico Huawei 100G, 850nm/100m/MPO

O QSFP28-100G-SR4 compatível com Huawei é um módulo transceptor óptico hot-pluggable de alto desempenho projetado para transmissão de dados de curto alcance em redes 100 Gigabit Ethernet (100GbE), clusters de computação de alto desempenho (HPC) e data centers corporativos. Operando em um comprimento de onda nominal de 850 nm por meio de fibra multimodo (MMF), este módulo oferece uma distância de transmissão confiável de até 70 metros usando fibra OM3 ou até 100 metros usando infraestrutura OM4/OM5.

Equipado com uma interface de conector óptico macho MPO-12 padrão e monitoramento óptico digital integrado (DOM/DDM), este transceptor oferece compatibilidade perfeita com switches, roteadores e placas de interface de rede (NICs) da Huawei. Ele oferece alta densidade, baixo consumo de energia (normalmente inferior a 2,5 W) e confiabilidade sólida para interconexões ópticas modernas.

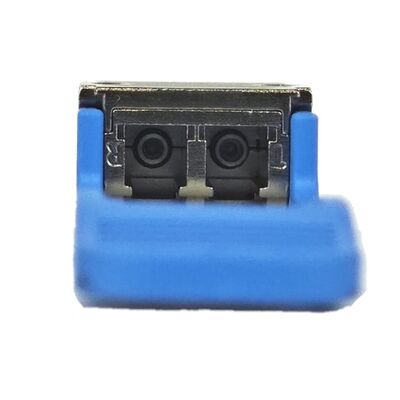

A Figura 1 mostra o painel frontal do QSFP28-100G-SR4.

O QSFP28-100G-SR4 compatível com Huawei representa o auge da engenharia de interconexão óptica de curto alcance e alta densidade. O termo QSFP28 (Quad Small Form-factor Pluggable 28) refere-se ao formato padronizado da indústria otimizado para taxas de dados de 100G. A designação SR4 indica arquitetura de "curto alcance" utilizando 4 canais independentes de transmissão e recepção (faixas).

Em vez de rotear dados por um único fio de fibra, este módulo divide o fluxo agregado de 100 Gbps em quatro linhas separadas, cada uma operando a uma taxa de linha de 25,78125 Gbps usando modulação NRZ (Non-Return-to-Zero). A interface requer um conector MPO/MTP de 12 fibras (utilizando especificamente 4 pistas para transmissão, 4 pistas para recepção e deixando as 4 fibras centrais sem uso), tornando-a a escolha definitiva de hardware para migrar redes locais de estruturas 10G/40G legadas para pipelines 100G de alta capacidade.

Uma barreira primária ao implantar módulos ópticos de terceiros é o bloqueio de software ou protocolos rígidos de validação de hardware dentro de sistemas operacionais empresariais como Huawei VRP (Versatile Routing Platform). Nossos transceptores compatíveis com Huawei passam por rigorosa verificação de hardware e especialização em codificação interna EEPROM.

Quando inserido em switches de última geração, como a série Huawei CloudEngine, o sistema host reconhece instantaneamente o módulo, lê suas tabelas de parâmetros internos perfeitamente e preenche comandos de interface padrão sem acionar avisos de "transceptor não suportado" ou estados de desligamento da porta de interface.

O gerenciamento térmico é uma métrica de custo operacional crítica para infraestruturas de data centers em grande escala. A arquitetura QSFP28-100G-SR4 é projetada em torno de matrizes VCSEL (Laser de emissão de superfície de cavidade vertical) altamente eficientes de 850 nm e chipsets fotodetectores PIN especializados. Isso permite que o transceptor funcione sob um envelope de energia altamente otimizado, mantendo uma dissipação de energia típica de menos de 2,5 Watts em todo o seu escopo térmico operacional, traduzindo-se diretamente em redução da sobrecarga de resfriamento e menores despesas operacionais elétricas (OpEx).

A manutenção da rede em tempo real requer visibilidade granular das variáveis ​​da camada física óptica. Este módulo incorpora feeds de dados DOM (Monitoramento Óptico Digital) padrão em conformidade com os acordos industriais SFF-8636. Os técnicos de rede podem monitorar diagnósticos críticos em tempo real diretamente por meio da CLI do switch, incluindo:

• Níveis de potência de transmissão óptica (Tx) por canal

• Métricas de sensibilidade de potência de recepção óptica (Rx) por canal

• Temperatura operacional do módulo interno

• Distribuições de corrente de polarização de laser

• Rastreamento de tensão de alimentação em tempo real

Para estabelecer conectividade de link óptico livre de erros em suas linhas de rede, é crucial combinar o transceptor com as especificações corretas de cabeamento de fibra:

• O conector MPO-12: O transceptor abriga um receptáculo óptico MPO-12 macho interno contendo pinos de alinhamento. Portanto, o patch cable de fibra deve terminar em um conector fêmea MPO-12/MTP-12 (sem pinos).

• Grau de fibra de vidro e escala de distância:

  • Implante fibra multimodo OM3 (MMF) para alcançar distâncias de transmissão confiáveis ​​de 100G de até 70 metros.

  • Implante fibra multimodo (MMF) OM4 ou OM5 para desbloquear recursos completos de alcance operacional de até 100 metros.

• Polaridade óptica: As implantações ópticas paralelas padrão 100G exigem cabeamento de polaridade MPO Tipo B para conectar corretamente as portas de transmissão (Tx) do switch A com as portas de recepção (Rx) correspondentes do switch B.

1. Oriente cuidadosamente o módulo QSFP28 para que a chave de alinhamento com aba integrada se alinhe com o slot de orientação física da porta do switch Huawei host.

2. Deslize suavemente o transceptor na porta aberta até ouvir um “clique” mecânico, indicando que a unidade está travada com segurança no compartimento do backplane.

3. Remova as tampas protetoras de borracha contra poeira da janela óptica do transceptor e do patch cable fêmea MPO-12. Inspecione a face final da fibra com um escopo de fibra e limpe se necessário.

4. Alinhe a chave do conector MPO fêmea com o slot do transceptor e insira-o firmemente. O LED indicador de link no switch host deve passar para verde sólido alguns instantes após a conclusão dos handshakes ópticos.

Os gerentes de compras avaliam frequentemente os caminhos de interconexão óptica ao projetar estruturas de campus 100G e agregações de servidores. A matriz de produtos abaixo descreve as características de desempenho das opções padrão 100G QSFP28 em relação ao módulo SR4 de curto alcance:

R: Sim, absolutamente. Nossos módulos QSFP28-100G-SR4 compatíveis com Huawei são carregados com código de sistema EEPROM personalizado configurado especificamente para corresponder às regras de software VRP da Huawei. Quando você implanta este módulo em um switch Huawei (como o CloudEngine série 6800 ou 8800), ele é inicializado nativamente. O switch o registra exatamente como um módulo original da marca, desbloqueando integração CLI completa, leituras de telemetria e operação livre de erros.

R: Você deve utilizar um patch cable de fibra multimodo (MMF) (vidro de grau OM3, OM4 ou OM5) terminado com um conector MPO-12 fêmea na extremidade do transceptor. O conector fêmea é necessário porque nosso módulo QSFP28 possui pinos de alinhamento macho internos. Para conexões switch a switch padrão, certifique-se de solicitar um cabo MPO de polaridade Tipo B para garantir o mapeamento adequado da pista do transmissor para o receptor.

R: Sim. Como o padrão 100GBASE-SR4 depende inerentemente de 4 pistas paralelas individuais rodando a 25,78 Gbps, você pode executar facilmente uma configuração de breakout. Ao conectar um cabo breakout multimodo MPO-12 fêmea a 4x Duplex LC, você pode rotear os sinais em quatro portas 25G SFP28 SR individuais em switches downstream ou placas de interface de rede. Você simplesmente precisa inserir o comando de configuração port split ou breakout na porta de interface do switch host.

R: Apoiamos este transceptor óptico com uma garantia avançada de substituição de 3 anos, líder do setor. No raro caso de um módulo sofrer degradação óptica ou falha de componentes internos dentro deste período, nossa equipe de logística técnica coordena uma rápida troca de produto para minimizar o tempo de inatividade da rede. Além disso, oferecemos suporte de engenharia vitalício, oferecendo assistência remota para verificação de compatibilidade, solução de problemas de análise de DOM e questões de configuração de breakout.

R: MPO (Multi-Fiber Push On) é o nome padrão generalizado da indústria internacional para este tipo de conector multifibra. MTP® é uma marca registrada de propriedade da US Conec, representando uma versão premium de engenharia de um conector MPO. Os conectores MTP são totalmente compatíveis com interfaces MPO padrão, mas apresentam aprimoramentos mecânicos que reduzem a perda de inserção, minimizam o desgaste da face da fibra e otimizam a estabilidade física da mola em ciclos de conexão de alta densidade.

R: Sim, este módulo é 100% hot-pluggable. Você pode inserir ou extrair o transceptor de qualquer porta operacional do switch Huawei sem desligar o sistema, interromper portas vizinhas ou provocar interrupções de energia no backplane do sistema. Isso permite aumentar a capacidade do link ou substituir componentes de hardware durante o horário de produção, sem a necessidade de janelas programadas de manutenção de inatividade da rede.

O transceptor óptico QSFP28-100G-SR4 compatível com Huawei oferece uma combinação excepcional de alto desempenho, baixo consumo de energia e economia para aplicações 100GbE de curto alcance. Ao combinar a verdadeira compatibilidade do sistema Huawei com a arquitetura óptica paralela premium de 850 nm e diagnóstico DOM integrado, este módulo fornece às redes corporativas e de data center uma base de link de fibra de alta densidade incrivelmente confiável.
