Visão geral do produto
O TS-QD-CO4H-ZRPC é um módulo transceptor óptico coerente 400G QSFP-DD Open ZR+ premium e de alto desempenho, projetado especificamente para interconexão de data center (DCI) moderna, redes metropolitanas e aplicações regionais de transporte óptico de longa distância. Totalmente compatível com os padrões Open ZR+ MSA e OIF 400ZR, este módulo capacita as operadoras de rede a dimensionar a largura de banda com eficiência e, ao mesmo tempo, reduzir a complexidade geral de implantação.
Este transceptor coerente integra um DSP ASIC de 7 nm de última geração, lasers de banda C sintonizáveis com largura de linha ultraestreita (abrangendo 1528,77 nm a 1567,13 nm) e receptores coerentes de alta sensibilidade. Ao suportar transmissões flexíveis e de múltiplas taxas (100G/200G/300G/400G) combinadas com formatos avançados de modulação PM-QPSK e PM-16QAM, o TS-QD-CO4H-ZRPC oferece um equilíbrio ideal entre capacidade máxima de fibra e distância de transmissão estendida em links de fibra monomodo (SMF).

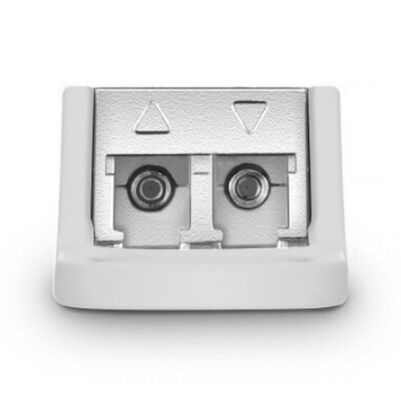

A Figura 1 mostra o painel frontal do 400G QSFP-DD OPEN ZR+.
Principais recursos e benefícios
-
Transmissão coerente de múltiplas taxas: suporta modos de operação ajustáveis em 100G, 200G, 300G e 400G para corresponder a topologias de rede distintas.
-
Arquitetura Aberta: Construída na estrutura Open ZR+ para garantir interoperabilidade robusta entre vários fornecedores e desacoplar hardware de rede.
-
Eficiência IP sobre DWDM: Conecta-se diretamente a plataformas de roteamento e comutação de alta densidade, eliminando a necessidade de prateleiras de transponder externas volumosas e autônomas.
-
Alcance estendido: Alcança até 450 km com capacidade total de 400G ou até 2.000 km a 100G quando combinado com sistemas de linha amplificados.
-
FEC Avançado (Correção de Erros Avançada): Possui FEC Aberto (O-FEC) para ganho de codificação superior e tolerância excepcional a deficiências ópticas.
Especificações técnicas detalhadas
| Categoria |
Parâmetro |
Perfil de especificação |
| Propriedades Gerais |
Modelo/Número da peça |
TS-QD-CO4H-ZRPC / 400G QSFP-DD ABERTO ZR+ |
|
Fator de forma |
QSFP-DD (compatível com hardware Rev6.3, CMIS-Rev5.2) |
| Desempenho óptico |
Faixa de comprimento de onda |
Banda C totalmente ajustável (1528,77 nm ~ 1567,13 nm) com estabilidade de ± 1,5 GHz |
|
Formatos de modulação |
PM-QPSK (100G/200G), PM-16QAM (200G/300G/400G) |
|
Orçamentos de links ópticos |
Potência TX: -0,5 dBm (padrão); Faixa de entrada RX: 0 a -18 dBm |
| Alcance e tolerância |
Distância de transmissão |
Amplificado: 400G ≤ 450km / 100G ≤ 2.000km | Não amplificado: ≤ 40km (400G) |
|
Tolerância de CD |
±40.000 ps/nm (PM-QPSK); ±10.000 ps/nm (PM-16QAM) |
| Elétrica e Interface |
Consumo de energia |
Típico: 18W-22W | Máximo: 24W (sob carga total) |
|
Conectores/Interface |
Conector Óptico Duplex LC/UPC; CEI-56G-VSR elétrico de 76 pinos |
Comparação de arquitetura: Open ZR+ vs. OIF 400ZR padrão
Compreender as opções de design entre os protocolos Open ZR+ e 400ZR padrão é fundamental para projetar um backbone eficiente. A tabela abaixo descreve por que o TS-QD-CO4H-ZRPC oferece maior versatilidade para redes de dados regionais:
| Critérios de rede |
400G aberto ZR+ (TS-QD-CO4H-ZRPC) |
Padrão OIF 400ZR |
| Aplicação alvo |
Links DWDM metropolitanos, regionais e multi-haul |
Links DCI ponto a ponto de curto alcance |
| Alcance máximo de 400G |
Até 450 km - 1000 km (através de sistemas de linha amplificados) |
Limitado até 120 km no máximo |
| Operação multitaxa |
Sim (escala dinamicamente em 100G/200G/300G/400G) |
Apenas modo 400G fixo |
| Multiplexação de host |
Suporta contêineres Ethernet e OTN (OTU4/OTU CN) |
Estritamente restrito a Ethernet (400GbE) |
| Correção de erro de encaminhamento |
O-FEC (alto ganho, ganho de codificação líquido de 11,6dB) |
C-FEC (FEC concatenado, menor ganho) |
Perguntas frequentes
P1: Quais são os principais benefícios arquitetônicos da implantação do Open ZR+ em relação aos transponders tradicionais?
R: A implementação de módulos Open ZR+ como o TS-QD-CO4H-ZRPC permite IP sobre DWDM (IPoDWDM). Ao colocar a óptica coerente diretamente dentro dos switches de borda ou roteadores centrais, os operadores removem o chassi intermediário do transponder. Isso reduz o espaço ocupado, reduz as despesas de capital (CapEx), reduz as contas de refrigeração e simplifica o gerenciamento da camada de rede.
P2: Este módulo pode interagir perfeitamente com switches Cisco, Arista e outros switches de terceiros?
R: Sim, pode. O módulo está estritamente em conformidade com as dimensões padrão MSA QSFP-DD e segue as estruturas de configuração CMIS 5.2 para permitir interoperabilidade robusta de hardware entre marcas. Como os fornecedores de hardware individuais impõem verificação de codificação EEPROM distinta, informe nossa equipe de engenharia sobre sua plataforma host de destino (por exemplo, Cisco Catalyst/NEXUS, Arista, Juniper ou Huawei) ao fazer o pedido, para que possamos inicializar a correspondência ideal de firmware.
P3: Que assistência técnica de integração e pós-venda você oferece para um comissionamento de link coerente?
R: Implantações coerentes exigem parâmetros exatos em relação às configurações do lado da linha, gerenciamento de OSNR e equilíbrio de potência óptica. Fornecemos acesso direto a engenheiros seniores de campo de redes ópticas que auxiliam nos cálculos de orçamento de engenharia de link, consultoria de comissionamento remoto, etapas de teste de pré-validação e diagnóstico de solução de problemas ao vivo para garantir margens BER limpas.
P4: Quais são as suas políticas de garantia e procedimentos de substituição de hardware para clientes empresariais internacionais?
R: Todos os nossos transceptores ópticos de nível industrial possuem uma garantia abrangente de 1 ano que cobre anomalias de projeto ou montagem. Se ocorrer uma falha de hardware em ambientes de produção, nossa infraestrutura internacional imediata de Autorização de Devolução de Mercadoria (RMA) entra em ação. Após uma breve análise de diagnóstico de engenharia, um kit de hardware de substituição rápida normalmente é processado e enviado dentro de 3 a 5 dias úteis a partir do nosso depósito de testes.
