Descrição Geral
Este módulo foi projetado para aplicações de comunicação óptica de 40 km e está em conformidade com o IEEE 802.3bs para Ethernet 400GE. Este módulo contém um transmissor óptico de 8 canais, um receptor óptico de 8 canais e um bloco de gerenciamento de módulo, incluindo interface serial de 2 fios. Os sinais ópticos são multiplexados em uma fibra de modo único através de um conector LC padrão da indústria.
Aplicações
- Ethernet 400GBASE-ER8
- Redes de Telecomunicações
- Interconexão de Data Center
Recursos
- Compatível com QSFP-DD MSA
- Compatível com IEEE 802.3bs 400GBASE-ER8
- Suporte a monitoramento de diagnóstico digital

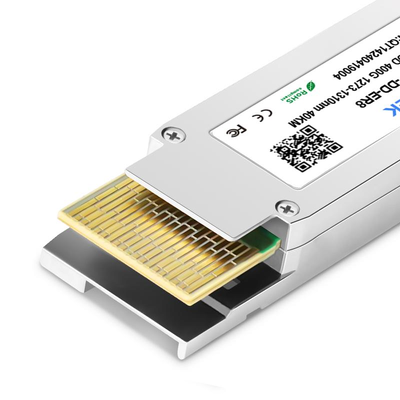

- Interface elétrica de 76 pinos hot-pluggable
- Design MUX/DEMUX de 8 canais LAN-WDM
- Interface Serial Elétrica PAM4 de Canal de 53,125 Gbit/s (400GAUI-8)
- Consumo máximo de energia de 15,4 W

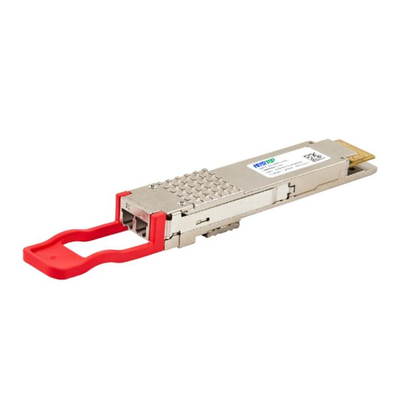

- Conector duplex LC
- Suporta taxa de bits de 425 Gb/s
- Até 40 km de transmissão em fibra de modo único
- Temperatura da caixa operacional: 0°C a 70°C
- Fonte de alimentação única de 3,3 V
- Compatível com RoHS 2.0
Informações de Pedido
| Número da Peça | Taxa de Dados (gbps) | Comprimento de Onda (nm) | Distância de Transmissão (km) | Temperatura (oC) (Caixa Operacional) |
|---|
| QAPQD040F0CN1 | 400 Gb/s | 1310 nm | 40 km SMF | 0°C~+70°C |
Diagrama de Blocos do Transceptor
Atribuição e Descrição dos Pinos
O pinout elétrico do módulo QSFP-DD é mostrado na Figura 2 abaixo.
Classificações Máximas Absolutas
Deve-se notar que a operação em excesso de quaisquer classificações máximas absolutas individuais pode causar danos permanentes a este módulo.
| Parâmetro | Símbolo | Mín | Típ | Máx | Unidades | Notas |
|---|
| Tensão Máxima de Alimentação | Vcc | -0,5 | 3,3 | 3,6 | V | |
| Temperatura de Armazenamento | Ts | -40 | | 85 | °C | |
| Umidade Relativa | UR | 10 | | 85 | % | 1 |
| Limiar de Dano, cada canal | THd | -3,4 | | | dBm | |
Ambientes Operacionais
As características elétricas e ópticas abaixo são definidas sob este ambiente operacional, a menos que especificado de outra forma.
| Parâmetro | Símbolo | Mín | Típ | Máx | Unidades |
|---|
| Tensão de Alimentação | Vcc | 3,135 | 3,3 | 3,465 | V |
| Temperatura da Caixa | Top | 0 | | 70 | °C |
| Distância do Link com G.652 | | | | 40 | km |
Dimensões Mecânicas
FAQ

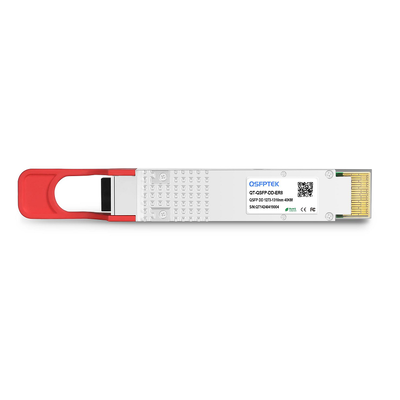

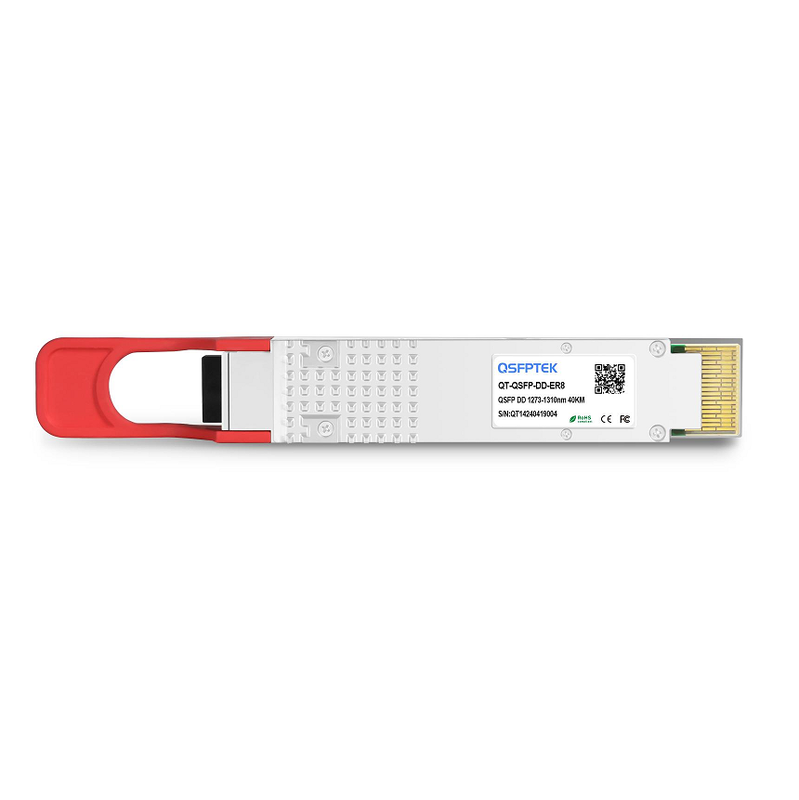

P1: O que é o transceptor QAPQD040F0CN1 QSFP-DD ER8?
R: O QAPQD040F0CN1 é um transceptor óptico 400G QSFP-DD ER8 projetado para aplicações de Ethernet de alta velocidade e interconexão de data center (DCI). Ele suporta transmissão de 400 Gb/s em fibra de modo único (SMF) a 1310 nm com um alcance máximo de 40 km.
P2: Que tipo de fibra e conector este módulo utiliza?
R: Este módulo foi projetado para fibra de modo único OS2 (SMF) e possui um conector LC duplex, proporcionando transmissão óptica confiável de longa distância.
P3: Para quais aplicações o QAPQD040F0CN1 é adequado?
R: É ideal para:
- Interconexão de Data Center (DCI)
- Redes de Computação em Nuvem
- Redes de Backbone Corporativas
- Metro Ethernet
- Transmissão de Telecomunicações
P4: Qual é a diferença entre QSFP-DD ER8 e QSFP-DD FR4?
R: Ambos os módulos suportam Ethernet 400 Gb/s, mas o ER8 oferece distâncias de transmissão de até 40 km, enquanto o FR4 é projetado para distâncias de até 2 km. O ER8 é a escolha preferida para links ópticos de longa distância.
P5: O QAPQD040F0CN1 suporta Monitoramento Óptico Digital (DOM)?
R: Sim. O módulo suporta Monitoramento Óptico Digital (DOM/DDM), permitindo que os usuários monitorem a temperatura operacional, tensão, potência de transmissão e potência de recepção para facilitar a manutenção e diagnóstico da rede.
P6: O QAPQD040F0CN1 é compatível com os principais fornecedores de equipamentos de rede?
R: Sim. O módulo foi projetado para ser compatível com switches e roteadores compatíveis com QSFP-DD e pode ser codificado para as principais marcas de rede mediante solicitação, garantindo interoperabilidade confiável e implantação plug-and-play.
