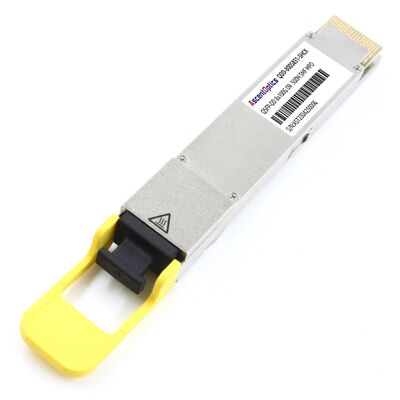

TS-QDO8-318H-01C/800G QSFP-DD DR8 MPO Transceiver Module, 1310nm SMF 500m para Data Center

O800G QSFP-DD DR8O transceptor óptico é um componente fundamental para os modernos centros de dados de hiperescala, fornecendo uma taxa de dados agregada de 800Gbps para atender às demandas de largura de banda da IA e da computação em nuvem.comprimento de onda de 1310 nm, este módulo utiliza8x100G PAM4Modulação para a transmissão de dados através de fibra de modo único (SMF) para distâncias até500 metrosProjetado para ambientes de alta densidade, ele preenche a lacuna entre soluções multimodo de curto alcance e óptica monomodo de longa distância.Proporcionar uma via de interconexões de coluna vertebral a folha otimizada em termos de custos.

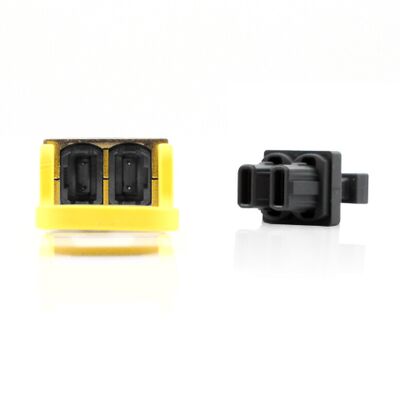

A Figura 1 mostra o painel frontal do MPO 800G QSFP-DD DR8.

O800G QSFP-DD DR8(Double Density) é um módulo de fibra óptica paralela com ligação a quente projetado para ligações Ethernet de alto rendimento.

• Modulação: Ele alavancaPAM4 (Pulse Amplitude Modulation 4-level)a 106,25 Gbps por faixa para atingir o seu débito de 800 Gbps.

• Motor ópticoO módulo dispõe de uma matriz de laser de 1310 nmEML (Electro-absorção Laser Modulado)ouSilicon PhotonicsE uma matriz de fotodiodos PIN.

• Fator de forma: A interface QSFP-DD utiliza uma interface elétrica de 8 faixas, mantendo a compatibilidade com sistemas QSFP legados enquanto duplica a densidade da porta.

• Conector: Emprega tipicamente umConector MPO-12 ou MPO-16 APC, garantindo um baixo retro-reflexo para a transmissão de sinal de alta fidelidade através de fibra paralela de modo único.

Os gerentes de data center modernos enfrentam o gargalo da "distância versus custo".800G DR8fornece o alcance necessário para instalações maiores.

Principais vantagens estratégicas:

• Alcance alargado (500 m): Especificamente concebido para fibra monomodo G.652, permitindo conectividade entre filas e salas que a SR8 não consegue alcançar.

• Eficiência energética e térmica: Construído sobre umaArquitetura DSP de 7 nm, o módulo otimiza o consumo de energia (normalmente < 16W), o que é fundamental para manter a PUE (Eficacidade de Utilização de Energia) estável em clusters de IA.

• Capacidade de fuga à prova de futuros: O DR8 é exclusivamente adequado para configurações de ruptura, permitindo que uma porta 800G se conecte a dois módulos 400G DR4 ou oito módulos 100G DR1.

• Estabilidade de modo único: Ao contrário dos módulos multi-modo baseados em VCSEL, a óptica de modo único de 1310 nm oferece estabilidade superior do sinal e menor dispersão ao longo da distância.

Em um cenário de rede industrial de IA, o800G QSFP-DD DR8é implantado na camada espinhal do tecido.

• Instalação: Ao ligarem os switches 800G, os engenheiros devem utilizarCabos MPO APC (contacto físico angular)Para evitar a degradação do sinal causada por sinais PAM4 de alta reflectância.

• Compatibilidade: Os nossos módulos são rigorosamente testados nas plataformas Arista, Cisco e NVIDIA/Mellanox para garantir 100%Conformidade EEPROM/I2Ce integração comCMIS 5.0instrumentos de monitorização.

• Cenários de fuga: Ao usar um cabo de saída MPO-a-LC de modo único, o 800G DR8 serve como um "hub" de alta densidade, simplificando o gerenciamento de cabos na sala de encontro.

Q1: Qual é a distância máxima de transmissão do 800G DR8?R: O 800G DR8 suporta um comprimento de ligação máximo de500 metrosNa fibra de modo único (SMF) padrão G.652, tornando-a ideal para interconexões de data center em escala de campus.

P2: O 800G DR8 é compatível com MPO-12 ou MPO-16?R: Depende da versão de hardware específica.MPO-12/APCinterface para transmissão de 8 canais, mas algumas versões de alta densidade podem exigir MPO-16.

P3: Posso conectar um 800G DR8 a um 800G SR8?R: Não. Estes módulos são incompatíveis porque usam diferentes comprimentos de onda (1310nm versus 850nm) e diferentes tipos de fibras (modo único versus multi-modo).

P4: Este módulo suporta o monitoramento de diagnóstico digital (DDM)?R: Sim, suporta totalmenteDDM/DOMatravés da interface CMIS, permitindo a monitorização em tempo real da temperatura, da tensão e da potência óptica Tx/Rx.

Q5: Quais são os benefícios da fotônica de silício em 800G DR8?R: As versões do Silicon Photonics geralmente fornecem um custo por bit mais baixo e uma confiabilidade térmica melhorada em comparação com os lasers EML tradicionais, particularmente em ambientes de comutação de alta densidade 800G.

Q6: Que garantia é fornecida para o 800G DR8?A: Fornecemos umGarantia limitada de 3 anose suporte técnico ao longo da vida, incluindo verificação de compatibilidade e atualizações de firmware para vários fornecedores de switches.

O800G QSFP-DD DR8é a solução definitiva para a conectividade de modo único de alta largura de banda e médio alcance na era da IA. Combinando a estabilidade de 1310nm com a densidade do fator de forma QSFP-DD,garante que a sua rede esteja pronta para a próxima década de crescimento de dados.
