Visão geral do produto
O Cisco QSFP-40/100-SRBD é um módulo transceptor óptico de taxa dupla de alto desempenho projetado para suportar transmissão Ethernet 40G e 100G. Ele utiliza tecnologia avançada SR-BiDi (Short Range Bi-Directional) e opera em fibra multimodo (MMF) com conectores LC duplex, permitindo cabeamento simplificado e atualizações de rede econômicas.
Este módulo é amplamente implementado em data centers modernos e redes empresariais onde a reutilização da infraestrutura é essencial. Ele permite a migração perfeita de 40G para 100G sem a necessidade de alterações no cabeamento de fibra existente, tornando-o uma solução altamente eficiente e escalável para expansão de rede.
Ao usar tecnologia de transmissão de comprimento de onda duplo (normalmente 850nm e 900nm), o QSFP-40/100-SRBD suporta transferência de dados em alta velocidade de até 100 metros em OM4 MMF, garantindo conectividade confiável de curto alcance em ambientes de alta densidade.

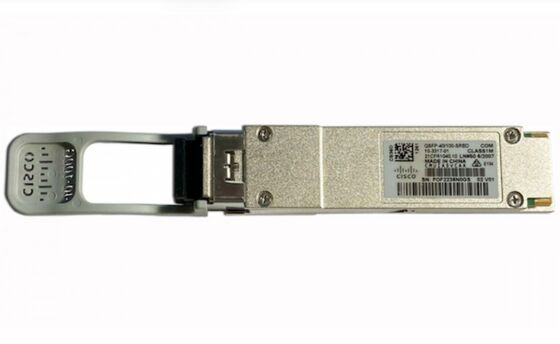

A Figura 1 mostra o painel frontal do QSFP-40/100G-SRBD=.
Principais recursos
- Suporte de taxa dupla: 40GBASE-SR-BiDi e 100GBASE-SR-BiDi
- Interface duplex LC (sem necessidade de MPO/MTP)
- Distância de transmissão de até 100 m em OM4 MMF
- Suporta fibra multimodo OM3 e OM4
- Baixo consumo de energia para operação com eficiência energética
- Fator de forma QSFP hot-plug
- Permite migração perfeita de 40G para 100G
- Ideal para interconexões de curto alcance de data centers
Especificações rápidas
| Item |
Descrição |
| Nome do produto |
Cisco QSFP-40/100-SRBD |
| Fator de forma |
QSFP/QSFP28 |
| Taxa de dados |
40Gbps/100Gbps |
| Tipo de fibra |
Fibra Multimodo (MMF) |
| Tipo de conector |
LC Duplex |
| Comprimento de onda |
850nm/900nm |
| Distância Máxima |
70m (OM3), 100m (OM4) |
| Consumo de energia |
~3,5W |
| Monitoramento de diagnóstico digital |
Suportado |
| Aplicativo |
Data Center, Redes Empresariais |
Especificações Técnicas
| Parâmetro |
Especificação |
| Tecnologia de Transmissão |
SR-BiDi (bidirecional em 2 fibras) |
| Interface óptica |
LC Duplex |
| Conformidade |
IEEE 802.3bm, QSFP MSA |
| Temperatura operacional |
10°C a 60°C |
| Temperatura de armazenamento |
-40°C a 85°C |
| Suporte a protocolo |
Ethernet 40G/100G |
| Compatibilidade de fibra |
OM3 / OM4 MMF |
Como funciona a tecnologia SR-BiDi
O QSFP-40/100-SRBD usa tecnologia óptica SR-BiDi, que permite a transmissão bidirecional de dados em apenas dois fios de fibra multimodo, em vez da tradicional arquitetura MPO de 8 fibras.
Cada fibra transporta dados em ambas as direções usando diferentes comprimentos de onda, reduzindo significativamente o uso da fibra e mantendo o desempenho de alta velocidade.
Essa arquitetura oferece diversas vantagens:
- Reduz a complexidade do cabeamento de fibra
- Reduz o custo de instalação e infraestrutura
- Permite a reutilização de redes de fibra existentes
- Simplifica o gerenciamento de cabos do data center
Aplicativos
- Interconexão de data center (DCI)
- Redes empresariais principais e de agregação
- Infraestrutura de computação em nuvem
- Clusters de computação de alto desempenho (HPC)
- Interconexão de switch Cisco (plataformas Nexus / Catalyst)
Notas de compatibilidade
O módulo Cisco QSFP-40/100-SRBD é compatível com várias plataformas de rede Cisco. No entanto, a compatibilidade pode variar dependendo da versão do software e do modelo de hardware. Sempre verifique o suporte antes da implantação.
Comparação: QSFP-40/100-SRBD vs QSFP-100G-SR4
| Recurso |
QSFP-40/100-SRBD |
QSFP-100G-SR4 |
| Tipo de conector |
LC Duplex |
MPO/MTP |
| Requisito de fibra |
MMF de 2 fibras |
MMF de 8 fibras |
| Caminho de atualização |
40G → 100G |
Apenas 100G |
| Complexidade de cabeamento |
Baixo |
Mais alto |
| Custo de infraestrutura |
Mais baixo |
Mais alto |
| Melhor caso de uso |
Migração de rede |
Nova implantação de alta densidade |
Conclusão:
O QSFP-40/100-SRBD é ideal para ambientes que exigem atualizações 100G de baixo custo sem substituir a infraestrutura de fibra existente, enquanto o SR4 é mais adequado para implantações greenfield.
Perguntas frequentes
Para que é usado o Cisco QSFP-40/100-SRBD?
Ele é usado para transmissão de dados em alta velocidade em data centers, suportando Ethernet 40G e 100G em fibra multimodo.
O QSFP-40/100-SRBD requer cabos MPO?
Não. Este módulo utiliza conectores LC duplex, eliminando a necessidade de sistemas de cabeamento MPO/MTP.
Qual é a distância máxima de transmissão?
- Até 70 metros no OM3 MMF
- Até 100 metros no OM4 MMF
Este módulo é compatível com switches Cisco?
Sim, ele foi projetado para plataformas Cisco, como as séries Nexus e Catalyst, dependendo da compatibilidade de software e hardware.
Qual é a principal vantagem da tecnologia SR-BiDi?
Reduz o uso de fibra ao permitir a comunicação bidirecional em duas fibras, simplificando o cabeamento e reduzindo os custos de infraestrutura.
Ele suporta redes 40G e 100G?
Sim, é um módulo de taxa dupla que suporta os modos de operação 40G e 100G.
Que tipo de fibra é necessária?
Suporta fibra multimodo OM3 e OM4 com conectores LC duplex.
Por que escolher QSFP-40/100-SRBD?
- Design de taxa dupla à prova de futuro
- Atualização econômica de 40G para 100G
- Arquitetura de cabeamento simplificada baseada em LC
- Custo reduzido de infraestrutura e implantação
- Ideal para a evolução de data centers modernos
