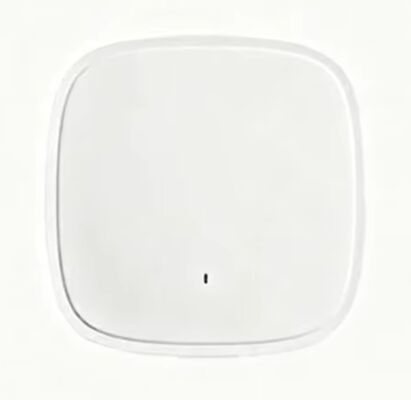

Ponto de Acesso 9120AX, Antenas Internas; Wi-Fi 6; 4x4:4 MIMO, Domínio H C9120AXI-H

AIR-CT8540-K9

AIR-CT8540-1K-K9

C9800-40-K9

C9800-80-K9

Especificação C9120AXI-H

. Cs Unified Wireless Network Software Release 8.9.x ou posterior

. Cs IOS ® XE Software Release 16.11 com AP Device Pack, ou posterior

. Controladores Sem Fio da Série Cs Catalyst 9800

. Controladores Sem Fio das Séries Cs 3500, 5520 e 8540 e Controlador Sem Fio Virtual Cs

. 4x4 MIMO com quatro fluxos espaciais

. Combinação de Relação Máxima (MRC)

. Formação de feixe 802.11n e 802.11a/g

. Canais de 20 e 40 MHz

. Taxas de dados PHY de até 890 Mbps (40 MHz com 5 GHz e 20 MHz com 2,4 GHz)

. Agregação de pacotes: A-MPDU (transmissão e recebimento), A-MSDU (transmissão e recebimento)

. Seleção Dinâmica de Frequência (DFS) 802.11

. Suporte para Diversidade de Deslocamento Cíclico (CSD)

. 4x4 downlink MU-MIMO com quatro fluxos espaciais

. MRC

. Formação de feixe 802.11ac

. Canais de 20, 40, 80 e 160 MHz

. Taxas de dados PHY de até 3,47 Gbps (160 MHz com 5 GHz)

. Agregação de pacotes: A-MPDU (transmissão e recebimento), A-MSDU (transmissão e recebimento)

. DFS 802.11

. Suporte CSD

. 4x4 downlink MU-MIMO com quatro fluxos espaciais

. Uplink/downlink OFDMA

. TWT

. Coloração BSS

. MRC

. Formação de feixe 802.11ax

. Canais de 20, 40, 80 e 160 MHz

. Taxas de dados PHY de até 5,38 Gbps (160 MHz com 5 GHz e 20 MHz com 2,4 GHz)

. Agregação de pacotes: A-MPDU (transmissão e recebimento), A-MSDU (transmissão e recebimento)

. DFS 802.11

. Suporte CSD

Rádio flexível (em 2,4 GHz ou em 5 GHz)

. 2,4 GHz, ganho de pico 4 dBi, antena interna, omnidirecional em azimute

. 5 GHz, ganho de pico 5 dBi, antena interna, omnidirecional em azimute

Rádio dedicado de 5 GHz

. 5 GHz, ganho de pico 4 dBi, antena interna, omnidirecional em azimute

. Os Pontos de Acesso Cs Catalyst 9120E são certificados para uso com ganhos de antena de até 6 dBi (2,4 GHz e 5 GHz)

. Os Pontos de Acesso Cs Catalyst 9120P são certificados para uso com ganhos de antena de até 13 dBi (2,4 GHz e 5 GHz) com a antena AIR-ANT2513-P4M-N=

. A Cs oferece a mais ampla seleção de antenas do setor, oferecendo cobertura ideal para uma variedade de cenários de implantação

. Suporta Antenas Auto-Identificáveis (SIA) em uma porta RP-TNC

. Disponível apenas no 9120E e no 9120P

. Conector multi RF compacto com interface DART

. Requer o conector de antena inteligente AIR-CAB002-DART-R= de 2 pés quando usado com antenas com conector RP-TNC

. Necessário ao executar o rádio flexível como um segundo rádio de serviço de 5 GHz ou um rádio de Monitoramento de Segurança Sem Fio

. 1x 100, 1000, 2500 Multigigabit Ethernet (RJ-45) – IEEE 802.3bz

. Porta de console de gerenciamento (RJ-45)

. USB 2.0 @ 3,75W (habilitado via software futuro)

. 802.3at Power over Ethernet Plus (PoE+), 802.3bt Cs Universal PoE (Cs UPOE+, Cs UPOE ®)

. Injetor de energia Cs, AIR-PWRINJ6=

. 802.3af PoE

. Injetor de energia Cs, AIR-PWRINJ5= (Observação: Este injetor suporta apenas 802.3af)

Cs Catalyst 9120AXI

. Temperatura de não operação (armazenamento): -22° a 158°F (-30° a 70°C)

. Teste de altitude de não operação (armazenamento): 25 C, 15.000 pés.

. Temperatura de operação: 32° a 122°F (0° a 50°C)

. Umidade de operação: 10% a 90% (sem condensação)

. Teste de altitude de operação: 40 C, 9843 pés.

. 2048 MB DRAM

. 1024 MB flash

2,4 GHz

. 23 dBm (200 mW)

. 20 dBm (100 mW)

. 17 dBm (50 mW)

. 14 dBm (25 mW)

. 11 dBm (12,5 mW)

. 8 dBm (6,25 mW)

. 5 dBm (3,13 mW)

. 2 dBm (1,56 mW)

. -1dBm (0,79mW)

. -4dBm(0,39mW)

5 GHz

. 26 dBm (400 mW)

. 23 dBm (200 mW)

. 20 dBm (100 mW)

. 17 dBm (50 mW)

. 14 dBm (25 mW)

. 11 dBm (12,5 mW)

. 8 dBm (6,25 mW)

. 5 dBm (3,13 mW)

. 2 dBm (1,56 mW)

. -1dBm (0,79mW)

H (domínio regulatório H):

. 2,412 a 2,472 GHz; 13 canais
. 5,180 a 5,320 GHz; 8 canais
. 5,745 a 5,825 GHz; 5 canais
