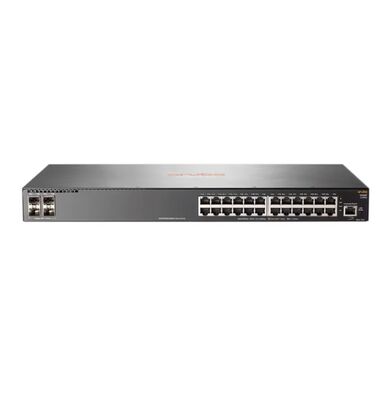

JL259A Visão geral
A série de switches Ab 2930F é projetada para clientes que construem espaços de trabalho digitais otimizados para usuários móveis com uma abordagem integrada com fio e sem fio.Esses switches de acesso de camada 3 básicos são fáceis de implantar e gerenciar com ferramentas avançadas de segurança e gerenciamento de rede, como o Ab ClearPass Policy Manager e o Ab AirWaveUm poderoso ASIC Ab ProVision oferece desempenho e valor suportando as últimas aplicações SDN com programabilidade de prova de futuro.O 2930F suporta uplinks de 10 GbE, PoE +, QoS robusto, roteamento RIP, Access OSPF, ACL, Tunnel Node e IPv6.Este JL259A possui 24 portas de acesso 10/100/1000 e 4 slots de transceptor Gigabit SFP para conectividade uplink.
Especificação rápida
O quadro 1 apresenta as especificações rápidas.
| Código do produto |
JL259A |
| Tipo |
Interruptor Ab 2930F 24G 4SFP |
| Portos de entrada/saída e slots |
· 24 portas de detecção automática 10/100/1000 RJ 45 (IEEE 802.3 Tipo 10BASE T, IEEE 802.3u Tipo 100BASE TX, IEEE 802.3ab Tipo 1000BASE T)
Duplex: 10BASE T/100BASE TX: meio ou completo, 1000BASE T: apenas completo
· 4 PFS
|
| Portos e slots adicionais |
1 porta de consola serial de dupla personalidade (RJ 45 ou micro USB) |
| Propagação |
até 41,7 Mp/s |
| Capacidade de comutação |
56 GB/s |
| Dimensões |
4.39 × 44,25 × 20,02 cm (1,73 × 17,42 × 7,88 polegadas)
Altura 1U
|
Compare com itens semelhantes
O quadro 2 mostra a comparação.
| Código do produto |
JL258A |
JL259A |
JL260A |
JL261A |
JL262A |
| Tipo |
Ab 2930F 8G PoE+ 2SFP Switch |
Interruptor Ab 2930F 24G 4SFP |
Interruptor Ab 2930F 48G 4SFP |
Ab 2930F 24G PoE+ 4SFP Switch |
Ab 2930F 48G PoE+ 4SFP Switch |
| Portos de entrada/saída e slots |
· 8 portas de detecção automática 10/100/1000 PoE+ RJ 45 (IEEE 802.3 Tipo 10BASE T, IEEE 802.3u Tipo 100BASE TX, IEEE 802.3ab Tipo 1000BASE T, IEEE 802.3at PoE+)
Duplex: 10BASE T/100BASE TX: meio ou completo
1000BASE T: somente completo
|
· 24 portas de detecção automática 10/100/1000 RJ 45 (IEEE 802.3 Tipo 10BASE T, IEEE 802.3u Tipo 100BASE TX, IEEE 802.3ab Tipo 1000BASE T)
Duplex: 10BASE T/100BASE TX: meio ou completo
1000BASE T: somente completo
· 4 PFS
|
· 48 portas de detecção automática 10/100/1000 RJ 45 (IEEE 802.3 Tipo 10BASE T, IEEE 802.3u Tipo 100BASE TX, IEEE 802.3ab Tipo 1000BASE T)
Duplex: 10BASE T/100BASE TX: meio ou completo
1000BASE T: somente completo
· 4 PFS
|
· 24 portas de detecção automática 10/100/1000 PoE+ RJ 45 (IEEE 802.3 Tipo 10BASE T, IEEE 802.3u Tipo 100BASE TX, IEEE 802.3ab Tipo 1000BASE T, IEEE 802.3at PoE+)
Duplex: 10BASE T/100BASE TX: meio ou completo
1000BASE T: somente completo
|
· 48 portas de detecção automática 10/100/1000 PoE+ RJ 45 (IEEE 802.3 Tipo 10BASE T, IEEE 802.3u Tipo 100BASE TX, IEEE 802.3ab Tipo 1000BASE T, IEEE 802.3at PoE+)
Duplex: 10BASE T/100BASE TX: meio ou completo
1000BASE T: somente completo
|
| Propagação |
até 41,7 Mp/s |
até 41,7 Mp/s |
até 77,4 Mp/s |
até 41,7 Mp/s |
até 77,4 Mp/s |
| Capacidade de comutação |
56 GB/s |
56 GB/s |
104 GB/s |
56 GB/s |
104 GB/s |
Especificação JL259A
Tipo
Interruptor Ab 2930F 24G 4SFP
Portas e faixas de entrada/saída
24 RJ-45 autosensing 10/100/1000 portas (IEEE 802.3 Tipo 10BASE-T, IEEE 802.3u Tipo 100BASE-TX, IEEE 802.3ab Tipo 1000BASE-T) Duplex: 10BASE-T/100BASE-TX: meio ou completo 1000BASE-T: completo apenas, 4 SFP
Portos e slots adicionais
1 porta de consola serial de dupla personalidade (RJ-45 ou USB micro-B)
Memória e processador
Dual Core ARM Cortex A9 @ 1016 MHz, 1 GB DDR3 SDRAM, tamanho do buffer de pacotes: 12,38 MB (4,5 MB Ingress/7,785 MB Egress), 4 GB eMMC
Gestão
Ab AirWave Network Management, IMC Intelligent Management Center, interface de linha de comando, navegador da Web, menu de configuração, gerenciador SNMP, Telnet, RMON1, FTP,Gestão fora da banda (RS-232C serial ou micro USB)
Latência de 1000 Mb
< 3,8 μs (pacotes de 64 bits)
Capacidade de comutação
56 Gb/s
Tamanho da tabela de roteamento
10000 entradas (IPv4), 5000 entradas (IPv6)
Tamanho da tabela de endereços MAC
32768 entradas
Dimensões
4.39 x 44,25 x 20,02 cm (1,73 x 17,42 x 7,88 polegadas), 1U de altura
Dispersão térmica máxima
105.5 kJ/h (100 BTU/h)
Voltagem
100 - 127 / 200 - 240 V AC, de potência nominal
Potência em marcha lenta
19.5 W
Temperatura de funcionamento
0°C a 45°C (32°F a 113°F) até 5000 pés, 0°C a 40°C (32°F a 104°F) até 10000 pés
Umidade relativa de funcionamento
15% a 95% @ 40°C (104°F), não condensante
Temperatura de não funcionamento/temperatura de armazenamento
-40°C a 70°C (-40°F a 158°F) até 15000 pés, 15% a 95% @ 65°C (149°F), não condensante
Acústico
Potência: 49,7 dB, Pressão: 37,1 dB
Direção do fluxo de ar
Lado a lado
Certificações de segurança
UL 60950-1, 2a edição, EN 60950-1:2006 +A11:2009 +A1:2010 +A12:2011+A2:2013, IEC 60950-1:2005 +A1:2009 +A2:2013, CSA 22.2 n.o 60950-1-07 2a, EN 60825-1:2007 / IEC 60825-1:2007 Classe 1
Emissões
EN 55022:2010/CISPR 22 Classe A, FCC CFR 47 Parte 15, Classe A, VCCI Classe A, ICES-003 Classe A, CNS 13438
Imunidade
Genérico: EN 55024:2010/CISPR 24, ESD IEC 61000-4-2, Irradiado IEC 61000-4-3, EFT/Burst IEC 61000-4-4, Surge IEC 61000-4-5, Conduzido IEC 61000-4-6, Frequência de potência campo magnético IEC 61000-4-8,Baixos de tensão e interrupções IEC 61000-4-11, Harmonics IEC/EN 61000-3-2, Flicker IEC/EN 61000-3-3
