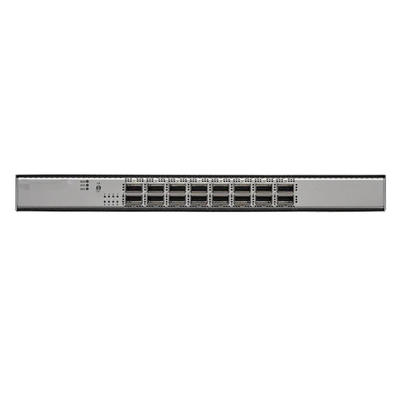

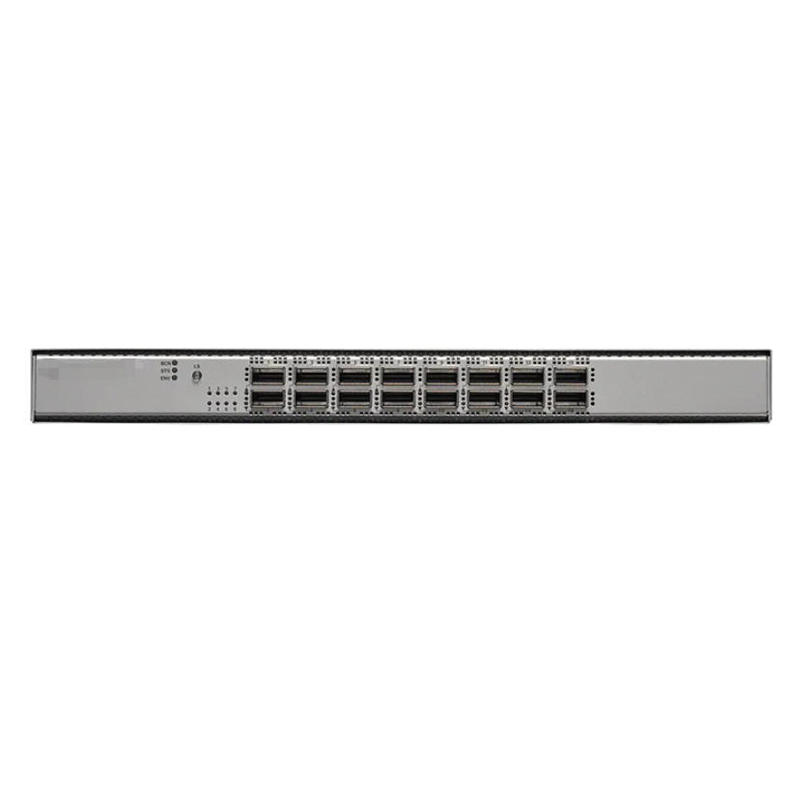

N9K-C9316D-GX Switch Nexus 9316D Spine com 16 portas QSFP-DD de 400/100G

Especificação N9K-C9316D-GX

Portas

●  16 portas QSFP-DD de 400/100/40 Gbps

Físico

●  Memória do sistema: 16 GB NX-OS, 24 GB ACI

●  Disco de estado sólido (SSD): 128 GB

●  USB: 1 porta

●  Portas de console serial RS-232: 1

●  Portas de gerenciamento: 2 (1 x 10/100/1000BASE-T e 1 x 1-Gbps SFP+)

●  CPU Broadwell-DE: 4 núcleos

●  Dimensões (A x L x P): 3,38 x 17,37 x 22,27 pol. (8,59 x 44,13 x 56,58 cm)

Buffer de pacotes

●  Buffer centralizado de 80 MB

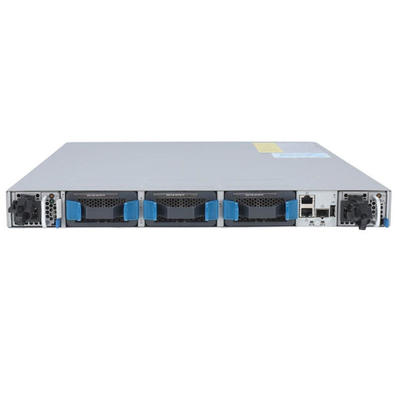

Resfriamento

●  Ventoinhas: NXA-FAN-35CFM-PI e NXA-FAN-35CFM-PE

●  Redundância 5+1

●  Direção do fluxo de ar de entrada ou exaustão do lado da porta

●  Hot swappable: Sim

Energia

●  AC:

◦   Fontes de alimentação AC de 1100 Watts (W) (até 2)

◦   Redundância 1+1

◦   Fontes de alimentação com classificação 80 Plus Platinum com eficiência de 90% ou superior (carga de 20 a 100%)

◦   Frequência: 50 a 60 Hz (AC)

◦   Conformidade RoHS: Sim

◦   Hot swappable: Sim

◦   Opções de entrada ou exaustão do lado da porta

◦   Potência típica: 650W (AC)

●  DC:

◦   Fontes de alimentação DC de 1100 Watts (W) (até 2)

◦   Redundância 1+1

◦   Fontes de alimentação com classificação 80 Plus Platinum com eficiência de 90% ou superior (carga de 20 a 100%)

●  AC/DC de alta tensão

◦   Potência: 1200W AC, 930W DC ou 1200W HVAC/HVDC

◦   Tensão de entrada: 100 a 240V * AC ou –40 a –72V DC (mínimo e máximo), –48 a –60V DC (nominal)

Ambiental

●  Temperatura de operação: 32 a 104°F (0 a 40°C)

●  Temperatura de não operação (armazenamento): -40 a 158°F

●  (-40 a 70°C)

●  Umidade: 5 a 85% (sem condensação)

●  Altitude: 0 a 13.123 pés (0 a 4000m)

Número máximo de rotas de correspondência de prefixo mais longo (LPM) IPv4

896.000

Número máximo de entradas de host IPv4

896.000

Número máximo de entradas de endereço MAC

256.000

Número máximo de rotas multicast

32.000

Número de grupos de espionagem do Protocolo de Gerenciamento de Gateway Interior (IGMP)

Envio: 8000

Máximo: 32.000

Número máximo de entradas de lista de controle de acesso (ACL)

Por fatia do mecanismo de encaminhamento:

●  5000 de entrada

●  2000 de saída

●  Máx.: 20.000 de entrada, 8000 de saída

Número máximo de VLANs

3967

Número de instâncias de encaminhamento e roteamento virtual (VRF)

Envio: 1000

Máximo: 16.000

Número máximo de caminhos ECMP

64

Número máximo de canais de porta

512

Número máximo de links em um canal de porta

32

Número de sessões SPAN ativas

4

Número máximo de VLANs em instâncias de árvore de abrangência por VLAN rápida (RPVST)

3967

Número máximo de grupos de protocolo de roteador de espera ativa (HSRP)

490

Número máximo de instâncias de árvore de abrangência múltipla (MST)

64

Tamanho da tabela de fluxo usado para a plataforma Cisco Tetration Analytics

64.000

Número de entradas de tradução de endereço de rede (NAT)

1023

Conformidade regulatória

Os produtos devem estar em conformidade com as marcações CE de acordo com as diretivas 2004/108/EC e 2006/95/EC.

Segurança

●  UL 60950-1 Segunda Edição

●  CAN/CSA-C22.2 No. 60950-1 Segunda Edição

●  EN 60950-1 Segunda Edição

●  IEC 60950-1 Segunda Edição

●  AS/NZS 60950-1

●  GB4943

EMC: Emissões

●  47CFR Parte 15 (CFR 47) Classe A

●  AS/NZS CISPR22 Classe A

●  CISPR22 Classe A

●  EN55022 Classe A

●  ICES003 Classe A

●  VCCI Classe A

●  EN61000-3-2

●  EN61000-3-3

●  KN22 Classe A

●  CNS13438 Classe A

Observação: O Cisco Nexus N9K-C9364C atende aos padrões de emissões radiadas EMC em todas as configurações, com a única exceção de que mais de 40 óticas conectáveis do número de peça Cisco 10-3142-02 (ou 10-3142-01) sejam usadas.

EMC: Imunidade

●  EN55024

●  CISPR24

●  EN300386

●  Série KN 61000-4

RoHS

O produto está em conformidade com RoHS-6, com exceções para esferas de matriz de grade de esfera (BGA) com chumbo e conectores de ajuste por pressão com chumbo.
