| Dimensões com embalagem (H x L x D) [mm (in.) ] |
175 mm x 650 mm x 550 mm (6,9 x 25,6 x 21,7 polegadas) |
| Dimensões sem embalagem (H x L x D) [mm (in.) ] |
- Dimensões básicas (excluindo as partes salientes do corpo): 43,6 mm x 442,0 mm x 420,0 mm (1,72 polegadas x 17,40 polegadas x 16,54 polegadas)
- Dimensões máximas (a profundidade é a distância entre as portas do painel frontal e as partes que sobem do painel traseiro): 43,6 mm x 442,0 mm x 446,1 mm (1,72 polegadas x 17,40 polegadas x 17,56 polegadas).
|
| Peso sem embalagem (configuração básica) [kg (lb) ] |
5.7 kg (excluindo módulos ópticos, módulos de potência e módulos de ventilador) |
| Peso sem embalagem (configuração completa) [kg (lb) ] |
7.8 kg (17,2 lb) (incluindo os módulos de alimentação AC e os módulos de ventilador, excluindo os módulos ópticos, calculados com base no modelo mais pesado, se forem suportados vários modelos) |
| Peso com embalagem (configuração de base) [kg (lb) ] |
80,95 kg |
| Peso com embalagem (configuração completa) [kg (lb) ] |
110,05 kg |
| Tipo de instalação |
Instalação do gabinete |
| CPU |
4 núcleos, 1,4 GHz |
| Memória |
DRAM: 4 GB |
| NÃO Flash |
64 MB |
| NAND Flash |
4 GB |
| USB |
Apoio |
| Modo de alimentação |
|
| Porta do console |
RJ45 |

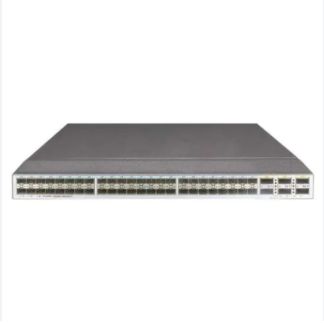

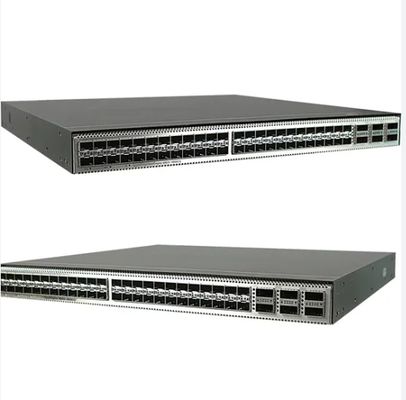

| Interface do serviço de ligação descendente |
48*25GE SFP28 (Nota: 1. As portas 25GE podem ser configuradas para funcionar a 10 Gbit/s ou 1 Gbit/s.e pode ser configurado para funcionar a 10 Gbit/s ou 1 Gbit/s através do comando; 2. os módulos ópticos lineares 10GE LRM/80KM não são suportados; 3. os cabos de cobre 25GE de 1 m e os cabos de cobre 10GE de 1 m/3 m/5 m são suportados, e a negociação automática de cabos de cobre não é suportada; 4.Os cabos de cobre 25GE só podem ser utilizados em portas de stack e portas de peer-link M-LAGNão. |
| Interface do serviço de ligação ascendente |
6*100GE QSFP28 (Nota: 1. Cada porta 100G QSFP28 pode ser configurada para funcionar a 40 Gbit/s. 2. Uma porta 100G QSFP28 não pode ser dividida em quatro portas 25GE ou 10GE. 3.São suportados cabos de cobre de 100GE e 40GE 1/3/5 m, mas a negociação automática de cabos de cobre não é suportada. Os cabos de cobre 100GE e 40GE só podem ser usados em interfaces de pilha e interfaces de peer-link M-LAG.Cabos de cobre 100G 3/5 m suportam apenas RS FEC. Após o modo FEC não-RS ser configurado, a porta entra no estado de erro.) |
| Porta de serviço que suporta a função de pilha |
Portas ópticas 25GE e portas ópticas 100GE |
| RTC |
Apoio |
| Consumo típico de energia [W] |
226 W (100% de capacidade, cabos de alta velocidade SFP28 em 48 portas e cabos de alta velocidade QSFP28 em 6 portas, módulos de potência dupla)
261 W (100% de capacidade, módulos ópticos de curta distância em todas as portas, módulos de potência dupla)
|
| Dispersão térmica típica [BTU/hora] |
771 BTU/h (100% de capacidade, cabos de alta velocidade SFP28 em 48 portas e cabos de alta velocidade QSFP28 em 6 portas, módulos de potência dupla)
891 BTU/h (100% de capacidade, módulos ópticos de curta distância em todas as portas, módulos de potência dupla)
|
| Consumo de energia estática [W] |
167 W |
| Dispersão de calor estática [BTU/hora] |
570 BTU/hora |
| Consumo máximo de energia [W] |
384 W |
| Dispersão térmica máxima |
1310 BTU/hora |
| Número de módulos de potência |
2 |
| Fonte de alimentação redundante |
1+1 de apoio |
| Voltagem de entrada nominal [V] |
Intervalo de tensão de entrada AC nominal: 100 V AC a 240 V AC; 50/60 Hz
Intervalo de tensão de entrada nominal de corrente contínua de 48 V: de 48 V a 60 V
Intervalo de tensão de entrada nominal para 600 W AC e 240 V DC: 240 V DC
Intervalo de tensão de entrada nominal para 1200 W HVDC: 240 V DC a 380 V DC
|
| Intervalo de tensão de entrada [V] |
Intervalo máximo de tensão de entrada AC: 90 V AC a 290 V AC; 45 Hz a 65 Hz
Intervalo máximo de tensão de entrada de corrente contínua de 48 V: de 38,4 V DC a 72 V DC
Intervalo máximo de tensão de entrada para 600 W AC e 240 V DC: 190 V DC a 290 V DC
A tensão de entrada máxima para 1200 W HVDC: 190 V DC a 400 V DC
|
| Corrente de entrada máxima [A] |
Módulo de alimentação AC/DC de 600 W e 240 V (série PAC600S12):
· 8 A (100 V AC a 240 V DC)
· 4 A (240 V DC)
Módulo de alimentação de corrente contínua de 1000 W (série PDC1000S12): 30 A (de 48 V a 60 V de corrente contínua)
Módulo de alimentação em CC de alta tensão de 1200 W (série PHD1K2S12): 8 A
|
| Potência de saída nominal [W] |
600 W (AC&240 V HVDC)
1000 W (48 V DC)
Capacidade de produção de eletricidade
|
| Certificação |
· Cumprir as normas de segurança.
· Cumprir as normas EMC.
· Cumprir as normas de protecção do ambiente.
|
| Proteção contra sobretensões da fonte de alimentação [kV] |
AC: 6 kV em modo comum e 6 kV em modo diferencial
CC: 4 kV em modo comum e 2 kV em modo diferencial
HVDC: 4 kV em modo comum e 2 kV em modo diferencial
|
| Tipos de ventiladores |
Com um comprimento de 80 mm ou mais |
| Número de ventiladores |
4 |
| Ventiladores redundantes |
O dispositivo suporta 3 + 1 backup de módulos de ventilador que funcionam no modo de espera quente.É aconselhável substituir o módulo defeituoso do ventilador imediatamente. |
| Modo de dissipação de calor |
Refrigeração por ar |
| Direção do fluxo de ar |
De frente para trás ou de trás para frente, dependendo dos módulos de ventilador e módulos de potência. |
| Disponibilidade |
0.9999962836 |
| MTBF [ano] |
47.81 anos |
| MTTR [hora] |
10,95 horas |
| Ruído a temperatura normal (27°C, pressão sonora) [dB ((A)) ] |
- Fluxo de ar da frente para trás: < 58 dB ((A))
- Fluxo de ar de trás para a frente: < 57 dB ((A))
|
| Ruído a alta temperatura (40°C, pressão sonora) [dB(A) ] |
- Fluxo de ar da frente para trás: < 75 dB ((A))
- Fluxo de ar de trás para a frente: < 74 dB ((A))
|
| Altitude de operação a longo prazo [m (ft.) ] |
≤ 5000 m (16404 pés) |
| Humidade relativa de funcionamento a longo prazo [RH] |
5% RH a 95% RH, não condensante |
| Temperatura de funcionamento a longo prazo [°C (°F) ] |
0°C a 40°C (32°F a 104°F) a uma altitude de 0°1800 m (0°5906 ft)
Nota:
Quando a altitude é de 1800-5000 m, a temperatura operacional mais alta diminui em 1 ° C cada vez que a altitude aumenta em 220 m.
|
| Altura de armazenamento [m (ft.) ] |
≤ 5000 m (16404 pés) |
| Humidade relativa de armazenamento [RH] |
5% RH a 95% RH, não condensante |
| Temperatura de armazenagem [°C (°F) ] |
-40°C a +70°C |
