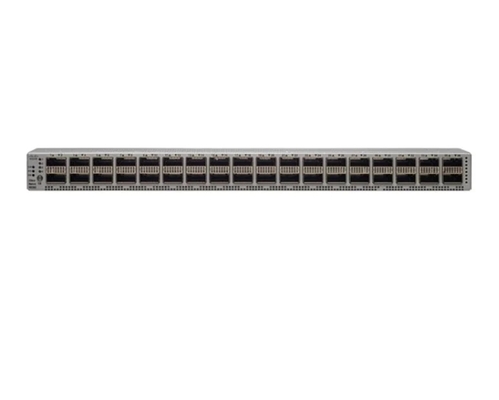

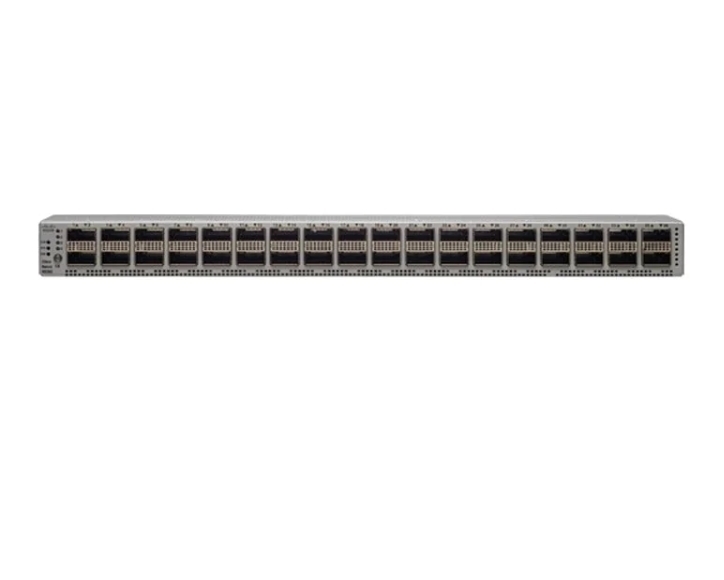

N9K-C9236C é o Nexus 9200 com 36p 40G 100G QSFP28. the Cisco Nexus 9200 platform consists of industry-leading ultra-high-density fixed-configuration data center switches with line-rate Layer 2 and 3 features that support enterprise and commercial applications, hospedagem de provedores de serviços e ambientes de computação em nuvem.Esses switches suportam uma ampla gama de velocidades de porta com combinações flexíveis de conectividade de 1/10/25/40/50/100 Gbps em fatores de forma compactosUtilizando o sistema operacional Cisco NX-OS Software, líder do setor, a plataforma Cisco Nexus 9200 foi concebida para tecido programável, que oferece flexibilidade, mobilidade,A utilização de sistemas de gestão de dados (ISDN) é uma das principais prioridades do sistema de gestão de dados.É também projetado para a rede programável, que automatiza a configuração e gestão para clientes que desejam tirar vantagem do modelo de operação DevOps e conjuntos de ferramentas.
Especificações rápidas
A tabela 1 mostra as especificações rápidas.
| Código do produto |
N9K-C9236C |
| Portos |
Portas QSFP28 de 36 x 100 Gbps |
| Velocidades suportadas |
1, 10, 25, 40, 50 e 100 Gbps |
| Configuração da porta |
36 portas QSFP28 fixas, sendo cada uma configurada individualmente em portas 1 x 100 Gbps, 4 x 10 Gbps, 4 x 25 Gbps, 1 x 40 Gbps ou 2 x 50 Gbps |
Dimensões físicas
(H x O x D) |
1.72 x 17.3 x 22.5 polegadas (4.4 x 43.9 x 57.1 cm) |
| Peso |
18.2 lb (8,3 kg) (sem fontes de alimentação ou ventiladores) |
Detalhes do produto
A plataforma Cisco Nexus 9200 oferece as seguintes características e benefícios:
- ●Alto desempenho e escalabilidade
A plataforma fornece comutação de camada 2 e 3 de taxa de fio em todas as portas com até 7,2 Tbps e mais de 5,35 bpp de largura de banda.
Com até 30 MB de buffer compartilhado, a plataforma é uma excelente escolha para centros de dados escaláveis e aplicações de big data.A capacidade de ajustar a alocação de buffer para filas não-drop faz do Nexus 9200 uma plataforma ideal para projetos de armazenamento IP.
- ●LAN virtual extensivel (VXLAN)
A plataforma oferece roteamento VXLAN de taxa de linha nativa.
The Border Gateway Protocol (BGP) Ethernet Virtual Private Network (EVPN) control plane provides scalable multitenancy and host mobility (refer to VXLAN Network with MP-BGP EVPN Control Plane for more information).
- ●Alta disponibilidade de hardware e software
O roteamento multifase de custo igual (ECMP) de 64 vias permite o uso de projetos de árvore de gordura de camada 3.e adicionar capacidade com pouca interrupção da rede.
A correção garante uma atualização ininterrupta na maioria dos casos.
Os interruptores utilizam unidades de alimentação a quente (PSU) e ventiladores com redundância N + 1.
- ●Sistema operacional NX-OS especialmente concebido com inovações abrangentes e comprovadas
A programabilidade aberta suporta ferramentas de automação DevOps embutidas, como Puppet, Chef e Ansible.
A Cisco NX-API suporta uma abordagem programática comum em todos os switches Cisco Nexus.
O fornecimento automático de energia (POAP) permite a inicialização e configuração do interruptor sem toque, reduzindo drasticamente o tempo de fornecimento.
O motor de scripting Python permite a automação e operações remotas no centro de dados.
O monitoramento avançado do buffer relata a utilização do buffer em tempo real por porta e por fila, o que permite às organizações monitorar explosões de tráfego e padrões de tráfego de aplicativos.
São suportados conjuntos completos de protocolos de roteamento unicast e multicast de camada 3, incluindo BGP, Open Shortest Path First (OSPF), Enhanced Interior Gateway Routing Protocol (EIGRP),Protocolo de Informações de Roteamento Versão 2 (RIPv2), Modo de Multicast Esparso Independente de Protocolo (PIM-SM), Multicast Específico de Fonte (SSM) e Protocolo de Descoberta de Fonte de Multicast (MSDP).
O roteamento por segmentos permite que a rede encaminhe pacotes de comutação de rótulos de multiprotocolo (MPLS) e realize engenharia de tráfego sem engenharia de tráfego (TE) do protocolo de reserva de recursos (RSVP).Fornece uma alternativa de plano de controle para aumentar a escalabilidade e virtualização da rede.
Os acessórios
O quadro 2 mostra os acessórios suportados.
| Modelo |
Descrição |
| NXA-PAC-650W-PI |
Nexus 9000 650W AC PS, entrada do lado da porta |
| NXA-PAC-650W-PE |
Nexus 9000 650W AC PS, Port-side Exhaust |
| NXA-PAC-1200W-PI |
Nexus 9000 1200W AC PS, entrada do lado da porta |
| NXA-PAC-1200W-PE |
Nexus 9000 1200W AC PS, Saída do lado da porta |
| UCSC-PSU-930WDC |
Nexus 9000 930W DC PS, entrada do lado da porta |
| UCS-PSU-6332-DC |
Nexus 9000 930W DC PS, Saída do lado da porta |
| N9K-PUV-1200W |
Nexus 9300 1200W Fornecimento de energia universal, fluxo de ar bidirecional e suporte AC/HVDC |
| N9K-C9300-FAN3 |
Nexus 9K Ventilador fixo para interruptor 2RU, entrada do lado da porta |
| N9K-C9300-FAN3-B |
Nexus 9K Ventilador fixo para interruptor 2RU, escape do lado da porta |
| NXA-FAN-30CFM-F |
Nexus 2K/3K/9K Ventilador único para interruptor 1RU, fluxo de ar de escape do lado da porta |
| NXA-FAN-30CFM-B |
Nexus 2K / 3K / 9K Ventilador único para interruptor 1RU, fluxo de ar de admissão do lado da porta |
| NXA-FAN-35CFM-PE |
Nexus 92300 Ventilador único, fluxo de ar de escape do lado da porta |
| NXA-FAN-35CFM-PI |
Nexus 92300 Ventilador único, fluxo de ar de escape do lado da porta |
| N93-LAN1K9= |
L3 aprimorado, incluindo OSPF completo, EIGRP, BGP para a plataforma Nexus 9200/9300 |
Compare com itens semelhantes
O quadro 3 mostra a comparação.
| Código do produto |
N9K-C92304QC |
N9K-C9236C |
| Portos |
56 x 40 Gbps QSFP+ e 8 portas de 100 Gbps |
Portas QSFP28 de 36 x 100 Gbps |
| Velocidades suportadas |
10, 40 e 100 Gbps |
1, 10, 25, 40, 50 e 100 Gbps |
| Configuração da porta |
56 portas QSFP+ fixas, com um intervalo de até 64 portas x 10 Gbps, mais 8 portas x 100 Gbps |
36 portas QSFP28 fixas, sendo cada uma configurada individualmente em portas 1 x 100 Gbps, 4 x 10 Gbps, 4 x 25 Gbps, 1 x 40 Gbps ou 2 x 50 Gbps |
N9K-C9236C Especificação
N9K-C9236C Especificação
|
| Portos |
Portas QSFP28 de 36 x 100 Gbps |
| Velocidades suportadas |
1, 10, 25, 40, 50 e 100 Gbps |
| Configuração da porta |
36 portas QSFP28 fixas, sendo cada uma configurada individualmente em portas 1 x 100 Gbps, 4 x 10 Gbps, 4 x 25 Gbps, 1 x 40 Gbps ou 2 x 50 Gbps |
| Apoio à telemetria |
- Não. |
| CPU |
4 núcleos |
| Memória do sistema |
16 GB |
| Disco de estado sólido (SSD) |
64 GB |
| Buffer de sistema partilhado |
30 MB |
| Portos de gestão |
3 portas RJ-45 |
| Portas USB |
1 |
| Portas de série RS-232 |
1 |
| Fornecedores de energia (PSU - até 2) |
930 W DC, 650 W AC ou 1200 W HVAC/DC |
| Potência típica (CA) |
275 W |
| Potência máxima (AC) |
640 W |
| Voltagem de entrada (AC) |
De 100 a 240 V |
| Voltagem de entrada (HVAC) |
De potência superior a 200 V a 277 V |
| Voltagem de entrada (DC) |
¥40 a ¥72V DC (mínimo e máximo) -48 a ¥60V DC (nominal) |
| Voltagem de entrada (HVDC) |
De 240 a 380 V |
| Frequência (AC) |
50 a 60 Hz |
| Fãs |
4 |
| Fluxo de ar |
Entrada e saída do lado da porta |
| MTBF (horas) |
399,300 |
| Fisica (H x P x D) |
1.72 x 17.3 x 22.5 polegadas (4.4 x 43.9 x 57.1 cm) |
| Acústica |
58.8 dBA a 40% da velocidade do ventilador, 65,3 dBA a 70% da velocidade do ventilador e 69,6 dB a 100% da velocidade do ventilador |
| Conformidade com a RoHS |
- Sim, sim. |
| Peso |
18.2 lb (8,3 kg) (sem fontes de alimentação ou ventiladores) |
