C9200-48T-E Visão geral
C9200-48T-EÉ o Catalyst 9200, com 48 portas, com software Network Essentials.Os switches da série Cisco Catalyst 9200 estendem o poder da rede baseada em intenções e a inovação de hardware e software Catalyst 9000 para um conjunto mais amplo de implantaçõesCom o seu pedigree familiar, os switches da série Catalyst 9200 oferecem simplicidade sem compromisso, são seguros, sempre ligados e simplificados.
Especificação rápida
A tabela 1 mostra a especificação rápida.
| Modelo |
C9200-48T-E |
| Links descendentes no total 10/100/1000 ou PoE+ portas de cobre |
Dados de 48 portos |
| Configuração do uplink |
Opções de ligação ascendente modular |
| Fonte de alimentação AC primária por defeito |
PWR-C6-125WAC |
| Fãs |
FRU redundante |
| Software |
Elementos essenciais da rede |
| Largura de banda de empilhamento |
160 Gbps |
| DRAM |
4 GB |
| Flash |
4 GB |
| Capacidade de comutação |
176 Gbps |
| Taxa de encaminhamento |
261.9 Mpps |
| Dimensões do chassi |
10,73 x 17,5 x 13,8 polegadas
4.4 x 44,5 x 35,0 cm
|
Detalhes do produto
A série Catalyst 9200 fornece os seguintes elementos:
- ● Até 48 portas com capacidade total de Power over Ethernet Plus (PoE+)
- ● Resiliência com unidades de campo substituíveis (FRU) e fontes de alimentação redundantes, ventiladores e uplinks modulares
- ● Opções flexíveis de downlink com dados ou PoE+
- ● Eficiência operacional com empilhamento opcional do plano de fundo, suportando largura de banda de empilhamento de até 160 Gbps
- ● O UADP 2.0 Mini com CPU integrada oferece aos clientes escala optimizada com melhor estrutura de custos
- ● Segurança melhorada com criptografia AES-128 MACsec, segmentação baseada em políticas e sistemas confiáveis
- ● Capacidades de camada 3, incluindo OSPF, EIGRP, ISIS, RIP e acesso roteado
- ● Monitoramento avançado da rede utilizando o NetFlow Full Flexible
- ● Acesso definido por software da Cisco (SD-Access):
- ● Operações e implantação simplificadas com automação baseada em políticas, de borda para nuvem, gerenciadas com o Cisco Identity Services Engine (ISE)
- ● Garantia da rede e melhor tempo de resolução através do Cisco DNA Center
- ● Plug and Play (PnP) habilitado: Uma oferta simples, segura, unificada e integrada para facilitar o lançamento de novos dispositivos de filial ou campus ou atualizações de uma rede existente
- ● Cisco IOS XE: um sistema operacional baseado em licenças comuns para a família de produtos Cisco Catalyst 9000 empresarial com suporte para programabilidade e streaming orientados por modelos
- ● ASIC com capacidades de pipeline e micro-motor programáveis, juntamente com atribuição configurável baseada em modelo de encaminhamento de camada 2 e camada 3, listas de controle de acesso (ACLs),e Qualidade do Serviço (QoS) entradas telemetria
Produtos apoiados
O quadro 2 apresenta os produtos recomendados.
| Modulos de rede |
| Número do produto |
Descrição do produto |
| C9200-NM-4G |
Modulo de rede Catalyst 9200 4 x 1GE |
| C9200-NM-4X |
Modulo de rede Catalyst 9200 4 x 10GE, sobressalente |
| C9200-NM-BLANK |
Módulo de rede Catalyst 9200 BLANK |
| Kit e cabos StackWise-80 e StackWise-160 |
| Número do produto |
Descrição do produto |
| C9200-STACK-KIT= |
C9200 Reservatório do kit de empilhadeira |
| C9200L-STACK-KIT= |
C9200L Kit de empilhadeira |
| STACK-T4-50CM |
Cable de empilhamento tipo 3 de 50 cm |
| STACK-T4-1M |
1M Cabos de empilhamento tipo 3 |
| STACK-T4-3M |
Cabos de empilhamento 3M Tipo 3 |
| Fontes de alimentação |
| Número do produto |
Descrição do produto |
| PWR-C6-125WAC/2 |
Fornecimento de energia 125WAC sob reserva |
Compare com itens semelhantes
O quadro 3 mostra a comparação.
| Modelo |
Descrição |
| C9200-48T A |
Catalyst 9200 Comutador de dados de 48 portas, vantagem de rede |
| C9200-48T-E |
Catalyst 9200 Comutador de dados de 48 portas, elementos essenciais da rede |
| C9200-48P-A |
Catalyst 9200 48-port PoE+ Switch, vantagem de rede |
| C9200-48P-E |
Catalyst 9200 Comutador PoE+ de 48 portas, elementos essenciais da rede |
Obtenha Mais Informações
Tem alguma pergunta sobre o Cisco C9200-48T-E?
Contacte-nos agora atravésChat ao vivoouSales@router-switch.com.

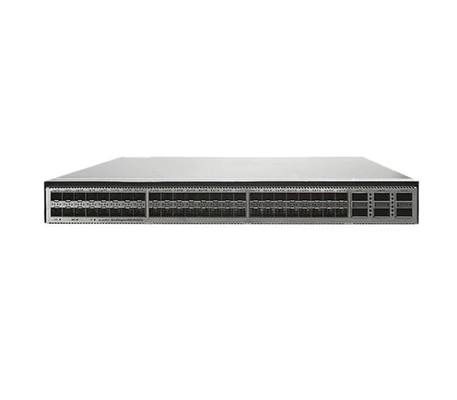

CE6881-48S6CQ-B Visão geral
O CloudEngine 6800 é bem adaptado para as camadas de núcleo e agregação e é totalmente compatível com os switches das séries CloudEngine 16800 e 12800, permitindo que as empresas criem,aberta, e redes seguras.
Especificações rápidas
A tabela 1 mostra as especificações rápidas.
| Código do produto |
CE6881-48S6CQ-B |
| Processador |
1.4 GHz, quatro núcleos |
| Memória DRAM |
4 GB |
| NÃO Flash |
64 MB |
| NAND Flash |
4 GB |
| Tempo médio entre falhas (MTBF) |
45.9 anos |
| Tempo médio de reparação (MTTR) |
1.57 horas |
| Disponibilidade |
0.9999960856 |
| Transferência de valores |
Compatível com todos os módulos de alimentação e módulos de ventilador |
Transceptores suportados
O quadro 2 apresenta os modelos recomendados.
| Modelo |
Descrição |
| OMXD30000 |
Transmissor óptico HuaweiOMXD30000, SFP+, 10G, módulo multimodo (850nm, 0,3km, LC) |
| SFP-GE-LX-SM1310 |
Transceptor óptico, eSFP, GE, módulo de modo único (1310nm, 10km, LC) |
| OMXD30009 |
Transceptor, QSFP+, 1310nm, 41.25Gbps, -7dBm, 2.3dBm, -11.5dBm, LC, SMF, 10 |
| O número de veículos aéreos |
Transceptor óptico, eSFP, GE, módulo multimodo (850nm,0.5 km, LC) |
CE6881-48S6CQ-B Especificação
CE6881-48S6CQ-B Especificação
|
| Ponto |
Descrição |
| Especificações físicas |
- Dimensões (H x W x D)
- Dimensões básicas (excluindo as partes salientes do corpo): 43,6 mm x 442,0 mm x 420,0 mm (1,72 polegadas x 17,4 polegadas x 16,5 polegadas)
- Dimensões máximas (a profundidade é a distância entre as portas do painel dianteiro e a alça do painel traseiro): 43,6 mm x 442,0 mm x 446,1 mm (1,72 polegadas x 17,4 polegadas x 17,6 polegadas)
|
| Parâmetros ambientais |
Temperatura |
- Temperatura de operação: 0°C a 40°C (32°F a 104°F) a uma altitude de 0-1800 m (0-5906 pés)
Nota:
Quando a altitude é de 1800-5000 m (5096-16404 pés), a temperatura operacional máxima diminui em 1 ° C (1.8 ° F) cada vez que a altitude aumenta em 220 m (722 pés).
- Temperatura de armazenamento: -40°C a +70°C (-40°F a +158°F)
|
| Umidade relativa |
5% RH a 95% RH, não condensante |
| Altitude |
< 5000 m (16404 pés) |
| Ruído (pressão sonora, 27°C) |
- Fluxo de ar de trás para a frente: < 57 dBA
- Fluxo de ar da frente para trás: < 58 dBA
|
| Especificações de potência |
Tipo de fonte de alimentação |
AC/DC/HVDC |
| Entrada de potência AC |
- Intervalo de tensão de entrada nominal: 100 V AC a 240 V AC, 50/60 Hz
- Intervalo máximo de tensão de entrada: 90 V AC a 290 V AC, 47 Hz a 63 Hz
|
| Entrada de potência de CC |
- Intervalo de tensão nominal: -48 V DC a -60 V DC
- Intervalo máximo de tensão: -38,4 V DC a -72 V DC
|
| Entrada de potência de corrente contínua de alta tensão |
- Módulo de alimentação AC/DC de 600 W e 240 V (série PAC600S12):
- Intervalo de tensão nominal: 240 V DC
- Intervalo máximo de tensão: 190 V DC a 290 V DC
- Módulo de alimentação em corrente contínua de alta tensão de 1200 W (série PHD1K2S12):
- Intervalo de tensão nominal: 240 V DC a 380 V DC
- Intervalo máximo de tensão: 190 V DC a 400 V DC
|
| Corrente de entrada nominal |
- Módulo de alimentação AC/DC de 600 W e 240 V (série PAC600S12):
- 8 A (100 V AC a 240 V AC)
- 4 A (240 V CC)
- Módulo de alimentação de corrente contínua de 1000 W (série PDC1000S12): 30 A (de -48 V DC a -60 V DC)
- Módulo de alimentação em CC de alta tensão de 1200 W (série PHD1K2S12): 8 A
|
| Consumo de energia do chassi |
Consumo máximo de energia |
349 W |
| Consumo típico de energia |
- 194 W (100% de capacidade, cabos de alta velocidade SFP+ em 48 portas e cabos de alta velocidade QSFP28 em 6 portas, módulos de potência dupla)
- 240 W (100% de capacidade, módulos ópticos de curta distância em todas as portas ópticas, módulos de potência dupla)
|
| Dispersão térmica do chassi |
Dispersão térmica máxima |
1191 BTU/h |
| Dispersão térmica típica |
- 662 BTU/h (100% de capacidade, cabos de alta velocidade SFP+ em 48 portas e cabos de alta velocidade QSFP28 em 6 portas, módulos de potência dupla)
- 819 BTU/h (100% de capacidade, módulos ópticos de curta distância em todas as portas ópticas, módulos de potência dupla)
|
| Protecção contra sobretensões |
Modulo de alimentação:
- AC: 6 kV em modo comum e 6 kV em modo diferencial
- CC: 4 kV em modo comum e 2 kV em modo diferencial
- HVDC: 4 kV em modo comum e 2 kV em modo diferencial
|
| Dissipação de calor |
Modo de dissipação de calor |
Refrigeração por ar |
| Fluxo de ar |
De frente para trás ou de trás para frente, consoante os módulos de ventilador e módulos de potência |
| Confiabilidade e disponibilidade |
Modulo de energia de reserva |
1+1 de apoio |
| Modulo de apoio do ventilador |
O dispositivo suporta quatro módulos de ventilador conectáveis que funcionam no modo de espera quente.É aconselhável substituir o módulo defeituoso do ventilador imediatamente. |
| Transferência de valores |
Compatível com todos os módulos de alimentação e módulos de ventilador |
| Tempo médio entre falhas (MTBF) |
45.9 anos |
| Tempo médio de reparação (MTTR) |
1.57 horas |
| Disponibilidade |
0.9999960856 |
| Especificações técnicas |
Processador |
1.4 GHz, quatro núcleos |
| Memória DRAM |
4 GB |
| NÃO Flash |
64 MB |
| NAND Flash |
4 GB |
| Empilhadeira |
Portão de serviço que suporta a função de empilhamento |
Portas ópticas de 10GE e de 100GE |
| Certificação |
- Conformidade com as normas de segurança
- Conformidade com as normas EMC
- Conformidade com as normas ambientais
|
C9200-48T-E Especificação
C9200-48T-E Especificações
|
| Especificações de desempenho |
| Redes virtuais |
4 para o C9200-24T,C9200-24P, C9200-48T, C9200-48P, C9200- 24PXG, C9200-48PXG, C9200-48PL
32 para C9200-24PB, C9200-48PB
|
| Largura de banda de empilhamento |
160 Gbps |
| Número total de endereços MAC |
32,000 |
| Número total de rotas IPv4 (ARP mais rotas aprendidas) |
14, 000 (10.000 rotas directas e 4.000 rotas indiretas) |
| Entradas de roteamento IPv4 |
4,000 |
| Entradas de roteamento IPv6 |
2,000 |
| Escala de roteamento multicast |
1,000 |
| Entradas da escala QoS |
1,000 |
| Entradas da escala ACL |
1,600 |
| Buffer de pacotes por SKU |
Buffers de 6 MB para modelos Gigabit Ethernet de 24 ou 48 portas, buffers de 12 MB para modelos multigigabit de 24 ou 48 portas |
| Entradas de fluxo líquido flexível (FNF) |
16,000 fluxos em modelos Gigabit Ethernet de 24 e 48 portas |
| DRAM |
4 GB |
| Flash |
4 GB |
| Identificadores da VLAN |
4096 |
| Exemplos de PVST |
128 |
Portos virtuais STP
(Portos * VLANs) para PVST |
13,000 |
Portos virtuais STP
(Portos * VLANs) para MST |
13,000 |
| Total de interfaces virtuais comutadas (SVI) |
512 |
| Quadros jumbo |
9198 bytes |
| Largura de banda sem fio por interruptor |
Até 48 Gbps no modelo Gigabit Ethernet de 24 e 48 portas |
| Escala de ligação IP SGT |
8K |
| Número de ligações IPv4 |
8K |
| Número de apólices de GST/DGT |
2K |
| Número de sessões do SXP |
200 |
| Especificações da largura de banda |
| Capacidade de comutação |
176 Gbps |
| Capacidade de comutação com empilhamento |
336 Gbps |
| Taxa de encaminhamento |
130.95 Mpps |
| Taxa de encaminhamento com empilhamento |
250 Mpps |
| Dimensões do chassi |
1.73 x 17.5 x 13.8 polegadas |
| Peso |
11.02 libras |
| Tempo médio entre falhas (horas) |
|
