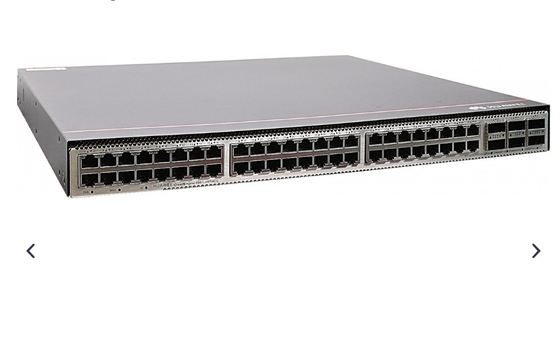

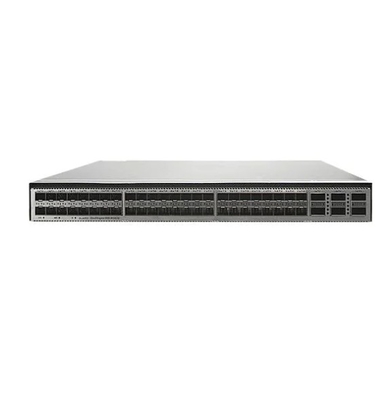

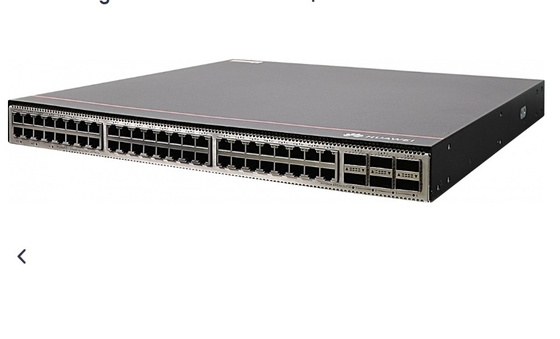

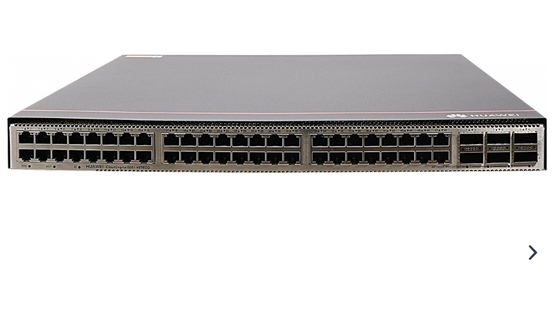

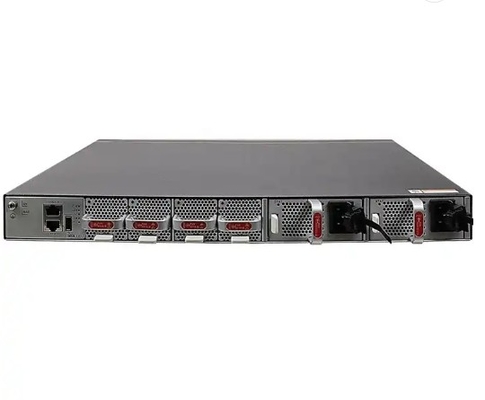

CE6881-48T6CQ-B 48*10G SFP+ 6*100G QSFP28 2*AC Porta de alimentação Entrada de ar lateral

CE6881-48T6CQ-B Especificação

Ponto

Descrição

Especificações físicas

• Dimensões (H x W x D)
• Dimensões básicas (excluindo as partes salientes do corpo): 43,6 mm x 442,0 mm x 420,0 mm (1,72 polegadas x 17,4 polegadas x 16,5 polegadas)
• Dimensões máximas (a profundidade é a distância entre as portas do painel dianteiro e a alça do painel traseiro): 43,6 mm x 442,0 mm x 446,1 mm (1,72 polegadas x 17,4 polegadas x 17,6 polegadas)

Parâmetros ambientais

Temperatura

• Temperatura de operação: 0°C a 40°C (32°F a 104°F) a uma altitude de 0-1800 m (0-5906 pés)

Nota:

Quando a altitude é de 1800-5000 m (5096-16404 pés), a temperatura operacional máxima diminui em 1 ° C (1.8 ° F) cada vez que a altitude aumenta em 220 m (722 pés).

• Temperatura de armazenamento: -40°C a +70°C (-40°F a +158°F)

Umidade relativa

5% RH a 95% RH, não condensante

Altitude

< 5000 m (16404 pés)

Ruído (pressão sonora, 27°C)

• Fluxo de ar de trás para a frente: < 57 dBA
• Fluxo de ar da frente para trás: < 58 dBA

Especificações de potência

Tipo de fonte de alimentação

AC/DC/HVDC

Entrada de potência AC

• Intervalo de tensão de entrada nominal: 100 V AC a 240 V AC, 50/60 Hz
• Intervalo máximo de tensão de entrada: 90 V AC a 290 V AC, 47 Hz a 63 Hz

Entrada de potência de CC

• Intervalo de tensão nominal: -48 V DC a -60 V DC
• Intervalo máximo de tensão: -38,4 V DC a -72 V DC

Entrada de potência de corrente contínua de alta tensão

• Módulo de alimentação AC/DC de 600 W e 240 V (série PAC600S12):
• Intervalo de tensão nominal: 240 V DC
• Intervalo máximo de tensão: 190 V DC a 290 V DC
• Módulo de alimentação em corrente contínua de alta tensão de 1200 W (série PHD1K2S12):
• Intervalo de tensão nominal: 240 V DC a 380 V DC
• Intervalo máximo de tensão: 190 V DC a 400 V DC

Corrente de entrada nominal

• Módulo de alimentação AC/DC de 600 W e 240 V (série PAC600S12):
• 8 A (100 V AC a 240 V AC)
• 4 A (240 V CC)
• Módulo de alimentação de corrente contínua de 1000 W (série PDC1000S12): 30 A (de -48 V DC a -60 V DC)
• Módulo de alimentação em CC de alta tensão de 1200 W (série PHD1K2S12): 8 A

Consumo de energia do chassi

Consumo máximo de energia

349 W

Consumo típico de energia

• 194 W (100% de capacidade, cabos de alta velocidade SFP+ em 48 portas e cabos de alta velocidade QSFP28 em 6 portas, módulos de potência dupla)
• 240 W (100% de capacidade, módulos ópticos de curta distância em todas as portas ópticas, módulos de potência dupla)

Dispersão térmica do chassi

Dispersão térmica máxima

1191 BTU/h

Dispersão térmica típica

• 662 BTU/h (100% de capacidade, cabos de alta velocidade SFP+ em 48 portas e cabos de alta velocidade QSFP28 em 6 portas, módulos de potência dupla)
• 819 BTU/h (100% de capacidade, módulos ópticos de curta distância em todas as portas ópticas, módulos de potência dupla)

Protecção contra sobretensões

Modulo de alimentação:

• AC: 6 kV em modo comum e 6 kV em modo diferencial
• CC: 4 kV em modo comum e 2 kV em modo diferencial
• HVDC: 4 kV em modo comum e 2 kV em modo diferencial

Dissipação de calor

Modo de dissipação de calor

Refrigeração por ar

Fluxo de ar

De frente para trás ou de trás para frente, consoante os módulos de ventilador e módulos de potência

Confiabilidade e disponibilidade

Modulo de energia de reserva

1+1 de apoio

Modulo de apoio do ventilador

O dispositivo suporta quatro módulos de ventilador conectáveis que funcionam no modo de espera quente.É aconselhável substituir o módulo defeituoso do ventilador imediatamente.

Transferência de valores

Compatível com todos os módulos de alimentação e módulos de ventilador

Tempo médio entre falhas (MTBF)

45.9 anos

Tempo médio de reparação (MTTR)

1.57 horas

Disponibilidade

0.9999960856

Especificações técnicas

Processador

1.4 GHz, quatro núcleos

Memória DRAM

4 GB

NÃO Flash

64 MB

NAND Flash

4 GB

Empilhadeira

Portão de serviço que suporta a função de empilhamento

Portas ópticas de 10GE e de 100GE

Certificação

• Conformidade com as normas de segurança
• Conformidade com as normas EMC
• Conformidade com as normas ambientais
