Detalhes do produto:
|
| Número da parte: | ES0Z1B06ACS0 | Marca: | HUAWEI |
|---|---|---|---|
| Desempenho de encaminhamento: | 2,880 Mpps | Projeto de redundância: | Supervisores, módulos de alimentação, CMUs, bandejas de ventiladores |
| USB: | Não apoiado | POE: | Não apoiado |
| Destacar: | Chassis do Huawei S7706,Huawei S7706 Chassis ES0Z1B06ACS0,Huawei S7706 Chassis 2*SRUA |
||
ES0Z1B06ACS0 é o Huawei S7706 Basic Engine AC Bundle ((Incluindo chassi de montagem não PoE, SRUA Main Board*2, 800W AC Power*2).

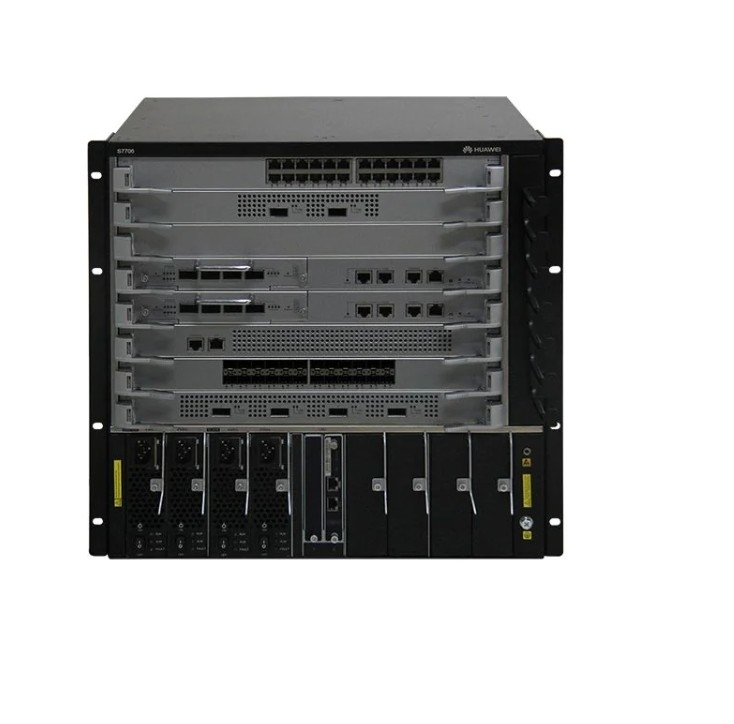

A figura 1 mostra a aparência do ES0Z1B06ACS0 (visão frontal).
A figura 2 mostra a aparência do ES0Z1B06ACS0 (visão traseira).
A tabela 1 mostra as especificações rápidas.
| Código do produto | ES0Z1B06ACS0 |
| Capacidade de comutação | 30,84 Tbit/s |
| Desempenho de encaminhamento | 2,880 Mpps |
| Projeto de redundância | Supervisores, módulos de alimentação, CMUs, bandejas de ventiladores |
| Capacidade de amortecimento | 200 ms por porta |
| Peso da embalagem (kg) |
45.8 |
| Volume da embalagem (m^3) |
0.247 |
| Dimensão da embalagem (D*W*H mm) |
638*612*632 |
| Dimensão líquida (D*W*H mm) |
489*442*442 |
A figura 2 mostra a estrutura do chassi do S7706 (visão frontal). ES0Z1B06ACS0 é o Huawei S7706 Basic Engine AC Bundle ((Incluindo chassi de montagem não PoE, SRUA Main Board*2, 800W AC Power*2),Os outros módulos ou cartões devem ser adquiridos separadamente.
Nota:
| ① |
Seis cartões de serviço, incluindo: Unidade de Plataforma de Serviços Abertos Cartão de interface 100M Cartão de interface 1000M Cartão de interface GE/10GE Cartão de Interface 10GE Cartão de Interface 40GE Cartão de interface 40GE/100GE Cartão de Interface 100GE Nota: Os cartões suportados por um interruptor dependem da versão do software. |
| ② | Dois MPU |
| ③ |
Um par de suportes de montagem Nota: Os suportes de montagem são utilizados para fixar o chassi no armário. |
| ④ | Quatro módulos de potência |
| ⑤ | Dois EH1D200CMU00- Unidade de Monitorização Centralizada |
| ⑥ |
Quatro módulos de energia PoE Nas versões anteriores ao V200R006C00: Módulo de alimentação AC de 800 W Módulo de alimentação AC de 2200 W No V200R006C00 e versões posteriores: Módulo de alimentação de corrente contínua de 2200 W Módulo de alimentação AC de 800 W Módulo de alimentação AC de 2200 W |
| ⑦ |
Parafusos de aterramento Nota: O parafuso de aterragem é utilizado para aterrar o chassi. |
| ⑧ |
Jack ESD dianteiro Nota: O terminal de terra de uma pulseira ESD pode ser inserido nesta tomada. A pulseira ESD pode fornecer proteção ESD quando o chassi está em terra de forma confiável. |
| ⑨ |
Estruturas de gestão de cabos Nota: Os quadros de gestão de cabos são usados para encaminhar cabos. |
A Figura 3 mostra a estrutura do chassi do S7706 (visão traseira). ES0Z1B06ACS0 é o Huawei S7706 Basic Engine AC Bundle ((Incluindo chassi de montagem não PoE, SRUA Main Board*2, 800W AC Power*2),Os outros módulos ou cartões devem ser adquiridos separadamente.
Nota:
| ① | Dois módulos de ventilador |
| ② |
Jack ESD traseiro Nota: O terminal de terra de uma pulseira ESD pode ser inserido nesta tomada. A pulseira ESD pode fornecer proteção ESD quando o chassi está em terra de forma confiável. |
| ③ |
Filtro de ar Nota: O filtro de ar impede a entrada de poeira no chassi. |
| ④ |
Um par de alças removíveis Nota: Pode instalar estas alças em dois lados do chassi para levantar o chassi. |
O quadro 2 apresenta os elementos recomendados para o ES0Z1B06ACS0.
| Modelo | Descrição |
| Módulo de potência AC | |
| W2PSA0800 | Módulo de alimentação AC de 800W ((Negro) |
| PAC-2200WF | Módulo de alimentação AC de 2200 W |
| Módulo de alimentação em CC | |
| W2PSD2200 | Módulo de alimentação de corrente contínua de 2200 W (preto) |
| ES02PSD16 | Módulo de alimentação de corrente contínua de 1600 W (preto) |
| Transceptor óptico FE-SFP | |
| SFP-FE-SX-MM1310 | Transceptor óptico, SFP, 100M/155M, módulo multimodo ((1310nm, 2km, LC) |
| A partir de 1 de janeiro de 2014, o número de veículos aéreos de passageiros deve ser igual ou superior a: | Transceptor óptico, eSFP, 100M/155M, módulo de modo único ((1310nm, 15km, LC) |
| S-SFP-FE-LH40-SM1310 | Transceptor óptico, eSFP, FE, módulo de modo único ((1310nm, 40km, LC) |
| Transceptor óptico GE-SFP | |
| A partir de 1 de janeiro de 2016, a taxa de produção de eletricidade deve ser fixada no valor da produção total de eletricidade. | Transceptor óptico, eSFP, GE, módulo multimodo ((850nm, 0,55km, LC) |
| SFP-GE-LX-SM1310 | Transceptor óptico, eSFP, GE, módulo de modo único ((1310nm, 10km, LC) |
| S-SFP-GE-LH40-SM1310 | Transceptor óptico, eSFP, GE, módulo de modo único ((1310nm, 40km, LC) |
| S-SFP-GE-LH40-SM1550 | Transceptor óptico, eSFP, GE, módulo de modo único ((1550nm, 40km, LC) |
| Transceptor óptico 10G-SFP+ | |
| SFP-10G-USR | Transceptor óptico 10GBase-USR, SFP+, 10G, módulo multimodo ((850nm, 0,1km, LC) |
| OMXD30000 | Transceptor óptico, SFP+, 10G, módulo multimodo ((850nm, 0,3km, LC) |
| OSX010000 | Transceptor óptico, SFP+, 10G, módulo de modo único ((1310nm, 10km, LC) |
| Transceptor óptico 40GE CFP | |
| CFP-40G-SR4 | Transceptor de alta velocidade CFP-40G-SR4, CFP,40G,Módulo multimodo ((850nm,4*10G,0.1 km, MPO) |
| CFP-40G-LR4 | Transceptor de alta velocidade, CFP, 40G, módulo de modo único (banda 1310nm),41.25G, 10km, LC recto) |
|
|
Transceptor de alta velocidade, CFP, 40G, módulo de modo único (banda 1310nm),41.25G, 40km, linha reta LC) |
| Transceptor óptico 40GE QSFP+ | |
| QSFP-40G-eSR4 | Transceptor óptico 40GBase-eSR4, QSFP+, 40G, multimodo (850nm,0.3km,MPO) ((Conectar a quatro SFP + Transceptor Óptico) |
| QSFP-40G-ER4 | 40GBase-ER4 Transceptor óptico, QSFP+, 40G, módulo de modo único (1310nm,40km,LC) |
| Transceptor óptico 100GE CFP | |
|
|
Transceptor de Alta Velocidade, CFP, 100G, Módulo Multimodo ((850nm, 10*10G,0.1 km, MPO) |
|
|
CFP, 100G, módulo de modo único ((banda 1310nm,4*25G,10km, LC recta) |
|
|
Transceptor de alta velocidade, CFP, 100G, módulo de modo único ((banda 1310nm, 4*25G, 40km, LC estrito) |
| Transmissor de cobre GE | |
| SFP-1000BaseT | Transceptor elétrico,SFP,GE,Módulo de interface elétrica ((100m,RJ45) |
| Cartão de interface 100GE | |
| ES1D2C02FEE0 | Cartão de interface Huawei 2-Port 100GBASE-X ((EE,CFP)ES1D2C02FEE0 |
| Cartão de interface 10GE | |
| ES1D2X40SFC0 | Cartão de Interface 10GBASE-X de 40 portas ((FC,SFP+) |
| ES1D2X16SSC2 | Cartão de interface Huawei 16-Port 10GBASE-X (SC,SFP+)ES1D2X16SSC2 |
| Unidade de controlo principal | |
| Ativos financeiros de risco | S7703 Unidade de controlo principal A |
| Modulo de ventilador | |
| ES0E2FBX | S7700 Caixa do ventilador de alta tensão |
O quadro 3 mostra a comparação entre ES0Z1B06ACS0, ES0Z1B03ACS0 e ES0Z1B12ACS0.
| Código do produto | ES0Z1B06ACS0 | Especificações técnicas | Especialização em sistemas de transmissão |
| Capacidade de comutação | 30,84 Tbit/s | 10,92 Tbit/s | 30,84 Tbit/s |
| Desempenho de encaminhamento | 2,880 Mpps | 1,440 Mpps | 2,880 Mpps |
| Projeto de redundância | Supervisores, módulos de alimentação, CMUs, bandejas de ventiladores | Supervisores, módulos de alimentação, CMUs, bandejas de ventiladores | Supervisores, módulos de alimentação, CMUs, bandejas de ventiladores |
| Capacidade de amortecimento | 200 ms por porta | 200 ms por porta | 200 ms por porto |
| Peso da embalagem (kg) |
45.8 | 21.8 | 56.1 |
| Volume da embalagem (m^3) |
0.247 | 0.124 | 0.322 |
| Dimensão da embalagem (D*W*H mm) |
638*612*632 | 652*595*322 | 810*650*610 |
| Dimensão líquida (D*W*H mm) |
489*442*442 | 489*442*175 | 489*442*664 |
