Detalhes do produto:
|
| nome: | WS C3560CX 8TC S | Conjunto de características: | Base IP |
|---|---|---|---|
| Portos: | 8 x 10/100/1000 Gigabit Ethernet | Relações do Uplink: | 2 x 1G de cobre mais 2 x 1G de SFP |
| Garantia: | 1 ano | Transporte marítimo: | DHL&FeDex |
| Enviando a largura de banda: | 16 Gbps | Ram: | MB 512 |
| Pagamento: | TT/Paypal | ||
| Destacar: | 8 Port Compact Switch,Cisco Catalyst 8 Port Compact Switch |
||
Os switches gerenciados Gigabit Ethernet da série WS-3560CX-8TC-S da Cisco Catalyst 3560-CX são compostos por 8 portas Gigabit Ethernet, 2 uplinks Gigabit Ethernet RJ-45 e 2 uplinks SFP.

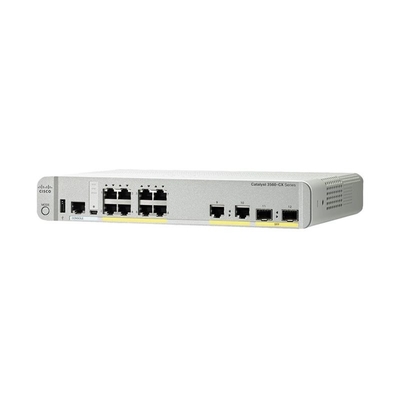

A figura 1 mostra a aparência do WS-C3560CX-8TC-S.
A tabela 1 mostra as especificações rápidas.
| Código do produto | WS-3560CX-8TC-S |
| Conjunto de características | Base IP |
| Interfaces de ligação ascendente | 2 x 1G de cobre mais 2 x 1G de SFP |
| Portos | 8 x 10/100/1000 Gigabit Ethernet |
| Largura de banda de reenvio | 16 Gbps |
| Largura de banda de comutação (capacidade full-duplex) | 32 Gbps |
| Memória RAM | 512 MB |
| Memória flash | 128 MB |
| Dimensões | 40,44 x 26,9 x 21,3 cm |
A figura 2 mostra o painel frontal do WS-C3560CX-8TC-S.
Nota:
| ① | Botão de modo | ⑤ | 8 x 10/100/1000 portas |
| ② | Porta USB Tipo A | ⑥ | 2 x 1G de cobre |
| ③ | Portão da consola RJ-45 | ⑦ | Slots para módulos SFP |
| ④ | Porta USB mini-tipo B (consola) | ⑧ | LEDs de comutação |
Os LEDs de comutação incluem os LEDs SYST, STAT, SPEED e Console LED.
O quadro 2 apresenta as descrições dos três LEDs.
| LED | Cores/Modo de porta | Descrição |
|
SYST (LED do sistema) |
Desliga. | O sistema não está ligado. |
| Verde | O sistema está a funcionar normalmente. | |
| Ambar | O sistema está a receber energia, mas não está a funcionar correctamente. | |
| Estadística | Estatuto do porto | Este é o modo padrão. |
| Velocidade | Velocidade do porto | Velocidade de operação da porta: 10, 100 ou 1000 Mb/s. |
Os LEDs da consola indicam qual a porta da consola em utilização.
Se você conectar um cabo a uma porta do console, o switch usa automaticamente essa porta para comunicação com o console.
O quadro 3 apresenta a descrição do LED da consola.
| LED | Cores | Descrição |
| Porta do console RJ-45 | Verde |
A porta do RJ-45 está ativa. Portão de console USB mini LED não está ativo. |
| Desliga. |
Portão não está ativo. A porta do console USB-mini está ativa. |
|
| Porta de console USB-mini | Verde |
A porta do console USB-mini está ativa. O LED da porta do console RJ-45 não está ativo. |
| Desliga. |
Portão não está ativo. A porta do RJ-45 está ativa. |
O quadro 4 mostra alguns cabos recomendados.
| Modelos | Descrições |
| CAB-CONSOLE-USB | Cisco CAB-CONSOLE-USB Console Cable 6 ft com USB Tipo A e mini-B |
| O número de veículos deve ser igual ou superior a: | Cisco CAB-CONSOLE-RJ45 Console Cable 6ft com RJ45 e DB9F |
| Modelos | WS-3560CX-8TC-S | WS-3560CX-8PC-S |
| Links superiores | 2 x 1G de cobre mais 2 x 1G de SFP | 2 x 1G de cobre mais 2 x 1G de SFP |
| Portos | 8 x 10/100/1000 Gigabit Ethernet | 8 x 10/100/1000 Gigabit Ethernet |
| Conjunto de características | Base IP | Base IP |
|
PoE Portas de saída |
N/A | 8 PoE+ |
| Potência POE disponível | N/A | 240 W |
