Detalhes do produto:
|
| Modelo: | N5K-C5596T-FA | Tecnologia dos ethernet: | 10 Gigabit Ethernet |
|---|---|---|---|
| Fator de forma: | 2RU | Portos fixos: | Portas fixas 32x10GT/16xSFP+ |
| Fornecedores de energia: | 2 × 1100 W de fontes de alimentação AC | Dimensões: | 3.47 x 17.3 x 29.5 polegadas. |
| Peso: | 47.5 lb | Condição: | Novo e selado |
| Garantia: | 1 ano | Pagamento: | T/T, Western Union, Paypal |
| Transporte: | DHL, Fedex, UPS | ||
| Destacar: | Switch da série Cisco Nexus 5000,2RU Chassis do Cisco Nexus 5596T,32x10GT Cisco Nexus 5596T Chassis |
||
O Cisco Nexus N5K-C5596T-FA é um switch de alto desempenho projetado para ambientes de data center.
Fator de forma: chassi 2U montado em rack, adequado para ambientes de alta densidade.
Portos:
Desempenho:
Escalabilidade:
Programabilidade:
Suporte para virtualização:
Redundância e fiabilidade:

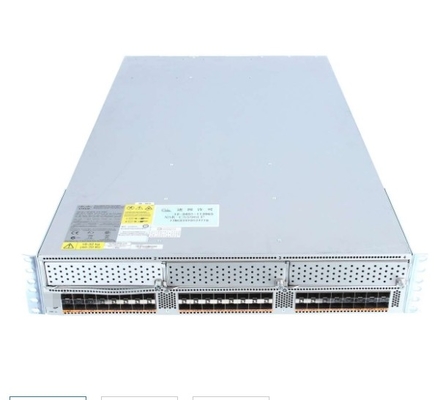

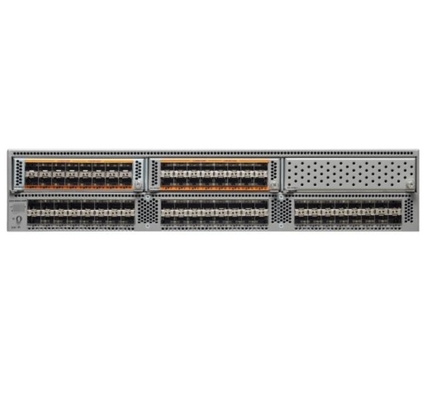

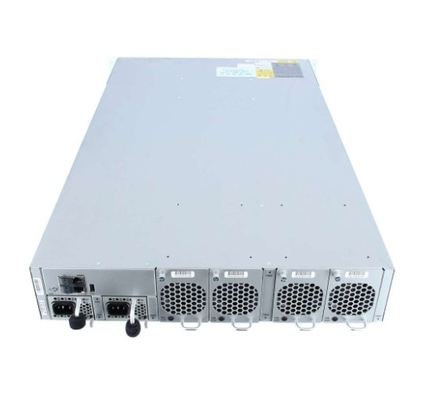

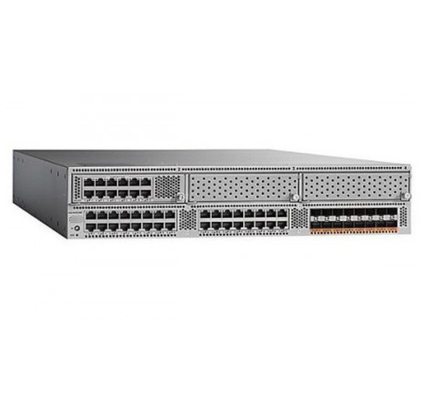

N5K-C5596T-FA é o Cisco Nexus 5596T Switch Chassis, incluindo 32 portas fixas 10G BASE-T e 16 portas fixas 1/10G SFP +, Back-to-Front Airflow, 2 1100W AC Power Supplies, Fan Trays,3 Slots de expansão.
O quadro 2 apresenta os elementos recomendados para o N5K-C5596T-FA.
| Categoria | Modelo | Descrição |
|
Slot de expansão do Nexus 5500
|
N55-M16UP | Nexus 5500 módulo de portas unificadas 16p, sobressalente |
| N55-D160L3-V2 | Nexus 5596 Layer 3 Expansion Module, versão 2 | |
| Transmissor e cabo N5K | SFP-H10GB-CU1M | 10GBASE-CU SFP+ cabo 1 metro |
| SFP-10G-LR | Módulo SFP 10GBASE-LR | |
| SFP-H10GB-ACU10M | Cisco SFP-H10GB-ACU10M Cabos ópticos ativos de ligação direta com conectores SFP+ | |
| Licença | N55-48P-SSK9 | Licença de armazenamento Nexus 5500, 48 portas |
O quadro 3 mostra a comparação entre os N5K-C5596T-FA, N5K-C5548UP-FA e N5K-C5596UP-FA.
| Código do produto | N5K-C5596T-FA | N5K-C5548UP-FA | N5K-C5596UP-FA |
| Fator de forma | 2RU | 1 RU | 2RU |
| Portos fixos | Portas fixas 32x10GT/16xSFP+ | 32 portos fixos unificados | 48 portos fixos unificados |
| Fornecimentos de energia | 2 Fornecedores de energia AC de 1100 W | 2 750 W de fontes de alimentação AC | 2 Fornecedores de energia AC de 1100 W |
| Modulos de ventilador | 4 | 2 | 4 |
| Slots de expansão | 3 | 1 | 3 |
| Fluxo de ar | De trás para a frente | De frente para trás | De frente para trás |
N5K-C5596T-FA Especificações |
|
| Desempenho |
● Reencaminhamento de hardware de camada 2 a 1920 Gbps ou 1428 mpps; desempenho de camada 3 de até 160 Gbps ou 240 mpps ● Entradas da tabela de endereços MAC: 32,000 ● Design de corte de baixa latência que fornece latência de tráfego previsível e consistente, independentemente do tamanho do pacote, padrão de tráfego ou recursos habilitados em interfaces Ethernet de 10 Gigabit ● Trafego por linha em todos os portos |
| Interfaces |
● 32 portas fixas de 1 e 10G BASE-T e 16 portas fixas SFP+ configuráveis como 1 e 10 Gigabit Ethernet e FCoE ou Fibre Channel nativo de 8/4/2/1 Gbps;Interfaces adicionais através de até três módulos de expansão ● Módulos de expansão ● Modulo Ethernet e FCoE de 16 portas 1 e 10 Gigabit ● Fibre Channel de 8 portas 8/4/2/1 Gbps mais módulo Ethernet e FCoE de 8 portas 1 e 10 Gigabit ● Módulo de porta unificado composto por 16 portas configuráveis como Fibre Channel de 8/4/2/1 Gbps ou Ethernet de 1 e 10 Gigabit e FCoE ● Módulo de expansão QSFP de 4 portas ● Módulo BASE-T 10G de 12 portas (apenas Cisco Nexus 5596T) ● Módulo de camada 3 (apenas Cisco Nexus 5596UP e 5596T; um por sistema) ● Cartão filha de camada 3 (apenas Cisco Nexus 5548P e 5548UP; um por sistema) ● Extensão através da série Cisco Nexus 2000 |
| Características da camada 2 |
● Portos de comutação de camada 2 e troncos de VLAN ● Encapsulamento VLAN IEEE 802.1Q ● Suporte para até 4096 VLANs ● Rapid Per-VLAN Spanning Tree Plus (PVRST+) (compatível com o IEEE 802.1w) ● Multiple Spanning Tree Protocol (MSTP) (IEEE 802.1s): 64 instâncias ● Árvore de espalho PortFast ● Proteção das raízes das árvores ● Garantia de ponte de árvores ● Tecnologia Cisco EtherChannel (até 16 portas por EtherChannel) ● Tecnologia Cisco vPC ● VPC aprimorado permite vPC entre Cisco Nexus 5000 e 2000 Series, bem como entre Cisco Nexus 3000 Series e host final ● Sincronização de configuração vPC ● Protocolo de controlo de agregação de ligações (LACP): IEEE 802.3ad ● Hashing avançado do canal de porta baseado em informações das camadas 2, 3 e 4 ● Jumbo frames em todas as portas (até 9216 bytes) ● Quadros de pausa (IEEE 802.3x) ● Controle de tempestades (unicast, multicast e transmissão) ● VLANs privados ● VLAN privativo através de troncos (isolado e promíscuo) ● VLANs privados através de vPC e EtherChannels ● Mapeamento de rede VLAN ● Cisco FabricPath ● EvPC e vPC+ com FabricPath ● Adaptador Cisco FEX ● Cisco Data Center VM FEX ● Suporte para até 24 extensores de tecido em cada plataforma Cisco Nexus 5500 |
| Características da camada 3 |
● Interfaces de camada 3: portas encaminhadas nas interfaces da plataforma Cisco Nexus 5500, interface virtual de switch (SVI), canais de porta, subinterfaces e subinterfaces de canal de porta para um total de 4096 entradas ● Suporte para até 8000 prefixos e até 16000 entradas de host IPv4 e 8000 IPv6 ● Suporte para até 8000 rotas de multicast ● Apoio a até 8000 grupos IGMP ● Apoio a 1000 inscrições VRF ● Suporte para até 4096 VLANs ● Multipatação de 16 vias com custo igual (ECMP) ● 1664 entradas e 2048 entradas na lista de controlo de acesso (ACL) de saída ● Protocolos de roteamento: estático, protocolo de informação de roteamento versão 2 (RIPv2), Enhanced Interior Gateway Routing Protocol (EIGRP), Open Shortest Path Primeira versão 2 (OSPFv2),e Protocolo de Portal de Fronteiras (BGP) ● Protocolos de roteamento IPv6: estático, caminho mais curto aberto Primeira versão 3 (OPFv3), protocolo de gateway de fronteira (BGPv6), protocolo de roteamento de gateway interno aprimorado (EIGRPv6) ● IPv6 VRF Lite ● Protocolo do Roteador em Standby (HSRP) e Protocolo de Redundância do Roteador Virtual (VRRP) ● ACL: ACL roteado com opções de camada 3 e 4 para combinar ACL de entrada e saída ● Multicast: protocolo independente Multicast versão 2 (PIMv2) modo escasso, fonte específica Multicast (SSM), Multicast Source Discovery Protocol (MSDP), Internet Group Management Protocol versões 2,e 3 (IGMP v2), e v3), e Registo Multicast VLAN (MVR) ● Reencaminhamento de rota virtual (VRF): VRF-lite (IP VPN); unicast com VRF; e multicast com BGP, OSPF, RIP e VRF ● Unicast Reverse Path Forwarding (uRFP) com ACL; modos rígidos e soltos ● Suporte para quadros jumbo (até 9216 bytes) ● Suporte para até 16 extensores de tecido em cada Nexus 5500 com módulos L3 ● RFC 896 |
| Qualidade de serviço |
● Camada 2 IEEE 802.1p (CoS) ● 8 filas de hardware por porta ● Configuração QoS por porta ● Confiança ● Atribuição de CoS baseada em porto ● Conformidade com a CLI (MQC) de QoS modular - IPv4 e IPv6 ● Classificação QoS baseada em ACL (camadas 2, 3 e 4) ● Marcação MQC CoS ● Fixação de filas de saída virtual por porta ● CoS baseado em filas de saída ● Egress em fila de prioridade estrita ● Planejamento baseado no porto: Roteiro de rodagem ponderado (WRR) ● Plano de controle policial (CoPP) - IPv4 e IPv6 |
| Segurança |
● Ingress ACLs (padrão e estendido) em Ethernet e portas Ethernet virtuais ● Layer 2 ACLs padrão e estendido: endereços MAC, tipo de protocolo, etc. ● Layer 3 a 4 ACLs padrão e estendido: IPv4 e IPv6, Internet Control Message Protocol (ICMP e ICMPv6), TCP, User Datagram Protocol (UDP), etc. ● ACLs baseadas em VLAN (VACLs) ● ACLs baseadas em portos (PACLs) ● LCA nomeadas ● Distribuição ACL otimizada ● ACLs em terminais virtuais (VTYs) ● Registo ACL na interface de gestão ● Protocolo de configuração dinâmica do host (DHCP) de espionagem com a opção 82 ● Inspeção do Protocolo de Resolução Dinâmica de Endereços (ARP) ● Proteção da fonte IP ● Relé DHCP ● Cisco CTS (Download de autenticação e política do ACS) ● Segurança das portas Ethernet ● IPv6 RACL ● IPv6 PACL ● IPv6 VACL |
| Características de alta disponibilidade |
● Actualização do software em serviço (ISSU) para a camada 2 ● Fornecedores de energia, módulos de ventilador e módulos de expansão, que podem ser trocados a quente ● Redundância de energia 1:1 ● Redundância do módulo do ventilador N:1 |
| Gestão |
● Gerenciamento de interruptores usando portas de gerenciamento ou console de 10/100/1000 Mbps ● Console baseado em CLI para fornecer gerenciamento detalhado fora da banda ● Gerenciamento de interruptores de banda ● LEDs de localização e de farol na série Cisco Nexus 2000 ● LEDs localizadores baseados em portos e sinalizadores ● Sincronização de configuração ● Preprovisionamento de módulos ● Configuração rollback ● Secure Shell Versão 2 (SSHv2) ● Telnet ● AAA ● AAA com RBAC ● RAIO ● TACACS+ ● Syslog (8 servidores) ● Analisador de pacotes incorporado ● SNMPv1, v2 e v3 (IPv4 e IPv6) ● Suporte aprimorado do SNMP MIB ● Suporte para XML (NETCONF) ● Monitorização remota (RMON) ● Padrão Avançado de Criptografia (AES) para o tráfego de gestão ● Nome de usuário e senha unificados em CLI e SNMP ● Microsoft Challenge Handshake Authentication Protocol (MS-CHAP) ● Certificados digitais para gestão entre switch e servidor RADIUS ● Cisco Discovery Protocol Versões 1 e 2 ● RBAC ● Analisador de Portos comutado (SPAN) nas interfaces físicas, canal de portos, VLAN e Fibre Channel ● Espaço remoto encapsulado (ERSPAN) ● Contadores de pacotes de entrada e saída por interface ● Protocolo de Tempo de Rede (NTP) ● Cisco Gold ● Testes de diagnóstico abrangentes ● Ligue para casa ● Chamadas inteligentes ● Gestor de tecidos Cisco ● Cisco DCNM ● Solução de gestão LAN (LMS) CiscoWorks |
| Conexão do Centro de Dados |
● PFC compatível com CEE e IEEE (suporte para quadros de pausa por prioridade) ● Distância de suporte de ligação PFC: 3000m ● Protocolo DCBX compatível com a CEE ● Seleção de transmissão melhorada compatível com a CEE e a IEEE |
| Características do canal de fibra e FCoE (requer licença de serviços de armazenamento) |
● FCoE conforme com as normas T11 (FC-BB-5) ● Protocolo de inicialização (FIP) T11 FCoE (FC-BB-5) ● Qualquer porta Ethernet de 10 Gigabit configurável como FCoE ● Administração SAN separada da administração LAN ● FCP ● Reencaminhamento por Fibra (FCF) ● Tipos de portas padrão do canal de fibra: E, F e NP ● Tipos de portas melhoradas por canal de fibra: VE, TE e VF ● F-port trunking ● Canalização de portas F ● Ligação direta de alvos FCoE e Fibre Channel ● Até 240 créditos de buffer por porta de Fibre Channel nativa ● Até 32 VSANs por interruptor ● Canal de porta de fibra óptica (SAN) ● Modo Interop nativo 1 ● Modo Interop nativo 2 ● Modo Interop nativo 3 ● Modo Interop nativo 4 ● VSAN trunking ● Interface de Gestão de Dispositivos de Tecido (FDMI) ● Persistência do Fiber Channel ID (FCID) ● Serviços de alias de dispositivos distribuídos ● Entrega na ordem ● Rastreamento de portos ● Tecnologia Cisco N-Port Virtualization (NPV) ● Virtualização do identificador de porta N (NPIV) ● Serviços de tecido: servidor de nomes, notificação de mudança de estado registrada (RSCN), serviços de login e zoneamento de servidor de nomes ● Serviços de tecidos por VSAN ● Serviços Cisco Fabric ● Diffie-Hellman Challenge Handshake Authentication Protocol (DH-CHAP) e Fibre Channel Security Protocol (FC-SP) - um protocolo de autenticação de aperto de mão ● Serviços de alias de dispositivos distribuídos ● Autenticação FC-SP de host para switch e switch para switch ● Fabric Shortest Path First (FSPF) - Primeiro o caminho mais curto do tecido ● Ligação de tecidos para fibra de vidro ● Zonação padrão ● Segurança portuária ● Domínio e porta ● Melhoria do zoneamento ● Canais de porta SAN ● Cisco Fabric Analyzer ● Rota do canal de fibra ● Fibra de sinal ● Debug do canal de fibra ● Suporte ao Cisco Fabric Manager ● Especificação da Iniciativa de Gestão do Armazenamento (SMI-S) ● inicialização a partir do SAN através do VPC/EVPC |
| MIBs genéricos |
● SNMPv2-SMI ● CISCO-SMI ● SNMPv2-TM ● SNMPv2-TC ● IANA-ADRESSO-FAMÍLIA-NÚMEROS-MIB ● IANAifType-MIB ● IANAiprouteprotocol-MIB ● HCNUM-TC ● CISCO-TC ● SNMPv2-MIB ● SNMP-COMMUNITY-MIB ● SNMP-FRAMEWORK-MIB ● SNMP-Notificação-MIB ● SNMP-TARGET-MIB ● SNMP-USER-BASED-SM-MIB ● SNMP-VIEW-BASED-ACM-MIB ● CISCO-SNMP-VACM-EXT-MIB |
| MIBs de camada 3 |
● UDP-MIB ● TCP-MIB ● OSPF-MIB ● BGP4-MIB ● CISCO-HSRP-MIB |
| MIBs de canalização de fibra |
● CISCO-ST-TC ● CISCO-FC-FE-MIB ● CISCO-FCSP-MIB ● CISCO-PORT-TRACK-MIB ● CISCO-PSM-MIB ● CISCO-FC-SPAN-MIB ● CISCO-PORT-CHANNEL-MIB ● CISCO-RSCN-MIB ● CISCO-NS-MIB ● CISCO-FCS-MIB ● CISCO-DM-MIB ● FIBRA-CANAL-FE-MIB ● CISCO-FC-ROUTE-MIB ● CISCO-FSPF-MIB ● CISCO-ZS-MIB ● CISCO-ZS-EXT-MIB ● CISCO-VSAN-MIB ● CISCO-CFS-MIB ● CISCO-FCPING-MIB ● CISCO-FCTRACEROUTE-MIB ● CISCO-FDMI-MIB ● CISCO-FC-DEVICE-ALIAS-MIB ● CISCO-WWNMGR-MIB ● FCMGMT-MIB ● CISCO-VEDM-MIB ● CISCO-FCOE-MIB |
| MIBs Ethernet |
● CISCO-VLAN-MEMBERSHIP-MIB ● CISCO-Virtual-Interface-MIB |
| Configuração dos MIB |
● ENTITY-MIB ● IF-MIB ● CISCO-ENTITY-EXT-MIB ● CISCO-ENTITY-FRU-CONTROL-MIB ● CISCO-ENTITY-SENSOR-MIB ● CISCO-FLASH-MIB ● CISCO-SYSTEM-MIB ● CISCO-SYSTEM-EXT-MIB ● CISCO-IP-IF-MIB ● CISCO-IF-EXTENSION-MIB ● CISCO-SERVER-INTERFACE-MIB ● CISCO-NTP-MIB ● CISCO-IMAGE-MIB ● CISCO-IMAGE-CHECK-MIB ● CISCO-IMAGE-UPGRADE-MIB ● CISCO-CONFIG-COPY-MIB ● CISCO-ENTITY-VENDORTYPE-OID-MIB ● CISCO-BRIDGE-MIB |
| Monitorização dos MIB |
● DIFFSERV-DSCP-TC ● Notificação-LOG-MIB ● DIFFSERV-MIB ● CISCO-CALLHOME-MIB ● CISCO-SYSLOG-EXT-MIB ● CISCO-PROCESS-MIB ● RMON-MIB ● CISCO-RMON-CONFIG-MIB ● CISCO-HC-ALARM-MIB |
| MIB de segurança |
● CISCO-AAA-SERVER-MIB ● CISCO-AAA-SERVER-EXT-MIB ● CISCO-COMMON-ROLES-MIB ● Cisco-Common-MGMT-MIB ● CISCO-RADIUS-MIB ● Cisco-Secure-Shell-MIB ● MIBs TCP/IP ● INET-ADDRESS-MIB ● TCP-MIB ● CISCO-TCP-MIB ● UDP-MIB ● IP-MIB ● CISCO-IP-PROTOCOL-FILTER-MIB ● CISCO-DNS-CLIENT-MIB ● CISCO-PORTSECURITY- MIB |
| MIBs diversos |
● START-MIB ● Licença CISCO-MGR-MIB ● CISCO-FEATURE-CONTROL-MIB ● CISCO-CDP-MIB ● CISCO-RF-MIB ● CISCO-ETHERNET-FABRIC-EXTENDER-MIB ● CISCO-BRIDGE-MIB |
| Normas do sector |
● IEEE 802.1D: Protocolo de Árvore de Intervenção ● IEEE 802.1p: priorização de CoS ● IEEE 802.1Q: etiquetagem VLAN ● IEEE 802.1Qaz: Seleção de transmissão melhorada ● IEEE 802.1Qbb: Pausa por prioridade ● IEEE 802.1s: múltiplas instâncias de VLAN do Protocolo Spanning Tree ● IEEE 802.1w: Reconfiguração rápida do Protocolo de Árvore ● IEEE 802.3: Ethernet ● IEEE 802.3ad: LACP com temporizadores rápidos ● IEEE 802.3ae: 10 Gigabit Ethernet ● Suporte SFF 8431 SFP+ CX1 ● RMON ● IEEE 1588-2008: Protocolo de Tempo de Precisão (Relógio de Limite) |
| Padrões de canalização de fibra |
● FC-PH, Revisão 4.3 (ANSI/INCITS 230-1994) ● FC-PH, Emenda 1 (ANSI/INCITS 230-1994/AM1 1996) ● FC-PH, alteração 2 (ANSI/INCITS 230-1994/AM2-1999) ● FC-PH-2, Revisão 7.4 (ANSI/INCITS 297-1997) ● FC-PH-3, Revisão 9.4 (ANSI/INCITS 303-1998) ● FC-PI, Revisão 13 (ANSI/INCITS 352-2002) ● FC-PI-2, Revisão 10 (ANSI/INCITS 404-2006) ● FC-PI-4, Revisão 7.0 ● FC-FS, Revisão 1.9 (ANSI/INCITS 373-2003) ● FC-FS-2, Revisão 0.91 ● FC-LS, Revisão 1.2 ● FC-SW-2, Revisão 5.3 (ANSI/INCITS 355-2001) ● FC-SW-3, Revisão 6.6 (ANSI/INCITS 384-2004) ● FC-GS-3, Revisão 7.01 (ANSI/INCITS 348-2001) ● FC-GS-4, Revisão 7.91 (ANSI/INCITS 387-2004) ● FC-BB-5, Revisão 2.0 para FCoE ● FCP, Revisão 12 (ANSI/INCITS 269-1996) ● FCP-2, Revisão 8 (ANSI/INCITS 350-2003) ● FCP-3, Revisão 4 (ANSI/INCITS 416-2006) ● FC-MI, Revisão 1.92 (INCITS TR-30-2002, com excepção dos portos FL e da Classe 2) ● FC-MI-2, Revisão 2.6 (INCITS TR-39-2005, com excepção dos portos FL e da Classe 2) ● FC-SP, Revisão 1.6 ● FC-DA, Revisão 3.1 (INCITS TR-36-2004, com excepção dos portos FL, SB e classe 2) ● Classe de serviço: Classe 3, Classe F ● Tipos de portas padrão do canal de fibra: E e F ● Tipos de portas melhoradas por canal de fibra: SD e TE |
| Especificações físicas | |
| Óptica SFP+ |
A plataforma Cisco Nexus 5500 suporta 10 Gigabit Ethernet SFP + cabos de cobre Twinax para distâncias curtas e óptica SFP + (10GBASE-SR, 10GBASE-LR, 10GBASE-ER,GLC-ZX-SM e Cisco Nexus 2000 Series Fabric Extender Transceiver [FET-10G]) para distâncias mais longas. O SFP+ tem várias vantagens em comparação com outras opções de conectividade Ethernet de 10 Gigabit: ● Pequeno fator de formato Ethernet de 10 Gigabit ● Interoperabilidade óptica com os tipos de interface XENPAK, X2 e XFP ● Baixo consumo de energia ● Dispositivo de troca a quente ● Os produtos da plataforma Cisco Nexus 5500 suportam SFP+ compatível com Fibre Channel de 8 Gbps para opções nativas de conectividade Fibre Channel; 8-Gbps Fibre Channel-compatible short-reach and 10-km long-reach SFP transceiver modules operate at 8/4/2 Gbps and are supported in the 8‑Gbps-capable native Fibre Channel ports on expansion modules and unified ports |
| Físico (altura x largura x profundidade) | 3.47 x 17,3 x 29,5 polegadas (8,8 x 43,9 x 74,9 cm) |
| Temperatura de funcionamento | 32 a 104°F (0 a 40°C) |
| Temperatura de não funcionamento (armazenamento) | -40 a 158°F (-40 a 70°C) |
| Humidade | 5 a 95% (não condensado) |
| Altitude | 0 a 10 000 ft (0 a 3 000 m) |
| Peso | 47.5 lb (21,55 kg) |
