Detalhes do produto:
|
| Modelo: | N5K-C5596UP-FA | Fator de forma: | 2RU |
|---|---|---|---|
| Portos fixos: | 48 portos fixos unificados | Fornecedores de energia: | Fornecedores de energia AC de 2×1100 W |
| Módulos do fã: | 4 | Entalhes de expansão: | 3 |
| Dimensões: | 3.47 x 17.3 x 29.5 polegadas. | Peso: | 47.5 lb |
| Condição: | Brandnew selado | Garantia: | 1 ano |
| Pagamento: | T/T, Western Union, Paypal | Transporte: | DHL, Fedex, UPS |
| Destacar: | 2PS Cisco Nexus 5596UP,Cisco Nexus 5596UP 2RU Chassis,N5K-C5596UP-FA Switch Cisco |
||

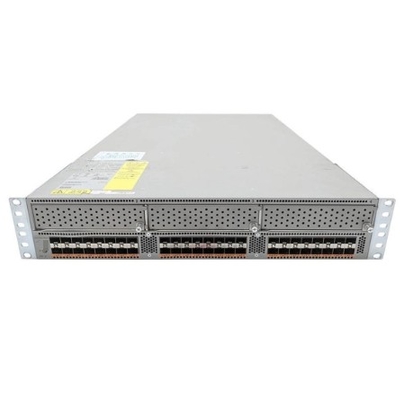

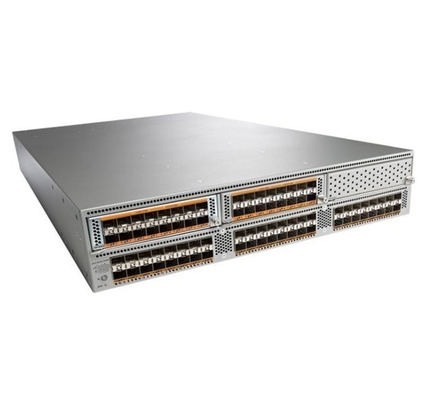

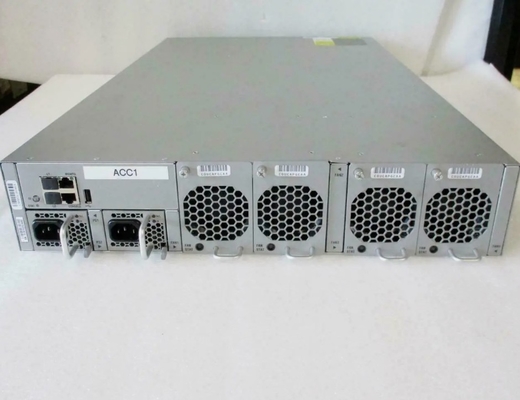

N5K-C5596UP-FA é o switch Cisco Nexus 5596UP, incluindo 48 portas unificadas fixas, fluxo de ar frontal para trás, 2 fontes de alimentação CA de 1100 W, bandejas de ventilador, 3 slots de expansão.
Os elementos recomendados para o N5K-C5596UP-FA.
| Categoria | Modelo | Descrição |
|
Slot de expansão Nexus 5500
|
N55-M16UP | Módulo de portas unificadas Nexus 5500 16p, sobressalente |
| N55-D160L3-V2 | Módulo de expansão Nexus 5596 Layer 3, versão 2 | |
|
Transceptor e cabo N5K
|
SFP-H10GB-CU1M | Cabo 10GBASE-CU SFP+ 1 metro |
| SFP-H10GB-ACU7M | Cabos ópticos ativos Cisco Direct-Attach com conectores SFP+, SFP-H10GB-ACU7M | |
| Licença | N55-48P-SSK9 | Licença de armazenamento Nexus 5500, 48 portas |
A comparação de N5K-C5596UP-FA, N5K-C5596T-FA e N5K-C5548UP-FA.
| Código do produto | N5K-C5596UP-FA | N5K-C5596T-FA | N5K-C5548UP-FA |
| Fator de forma | 2RU | 2RU | 1RU |
| Portas fixas | 48 portas unificadas fixas | Portas fixas 32x10GT/16xSFP+ | 32 portas unificadas fixas |
| Fontes de alimentação | 2 fontes de alimentação CA de 1100 W | 2 fontes de alimentação CA de 1100 W | 2 fontes de alimentação CA de 750 W |
| Módulos de ventilador | 4 | 4 | 2 |
| Slots de expansão | 3 | 3 | 1 |
| Fluxo de ar | Da frente para trás | De trás para frente | Da frente para trás |
Especificações N5K-C5596UP-FA |
|
| Desempenho |
● Encaminhamento de hardware de camada 2 a 1.920 Gbps ou 1.428 mpps; Desempenho de camada 3 de até 160 Gbps ou 240 mbps ● Entradas da tabela de endereços MAC: 32.000 ● Design cut-through de baixa latência que fornece latência de tráfego consistente e previsível, independentemente do tamanho do pacote, padrão de tráfego ou recursos habilitados em interfaces Ethernet de 10 Gigabit ● Taxa de transferência de tráfego de linha em todas as portas |
| Interfaces |
● 48 portas fixas configuráveis como Ethernet de 1 e 10 Gigabit e FCoE ou Fibre Channel nativo de 8/4/2/1 Gbps; interfaces adicionais através de até três módulos de expansão ● Módulos de expansão ● Módulo Ethernet e FCoE de 16 portas de 1 e 10 Gigabit ● Fibre Channel de 8/4/2/1 Gbps de 8 portas, além de módulo Ethernet de 1 e 10 Gigabit de 8 portas e módulo FCoE ● Módulo de porta unificado composto por 16 portas configuráveis como Fibre Channel de 8/4/2/1 Gbps ou Ethernet de 1 e 10 Gigabit e FCoE ● Módulo de expansão QSFP de 4 portas ● Módulo 10G BASE-T de 12 portas (somente Cisco Nexus 5596T) ● Módulo de camada 3 (somente Cisco Nexus 5596UP e 5596T; um por sistema) ● Placa filha de camada 3 (somente Cisco Nexus 5548P e 5548UP; uma por sistema) ● Extensão através do Cisco Nexus 2000 Series |
| Recursos da Camada 2 |
● Portas de switch de camada 2 e troncos VLAN ● Encapsulamento VLAN IEEE 802.1Q ● Suporte para até 4.096 VLANs ● Rapid Per-VLAN Spanning Tree Plus (PVRST+) (compatível com IEEE 802.1w) ● Multiple Spanning Tree Protocol (MSTP) (IEEE 802.1s): 64 instâncias ● Árvore de abrangência PortFast ● Proteção de raiz Spanning Tree ● Garantia da Spanning Tree Bridge ● Tecnologia Cisco EtherChannel (até 16 portas por EtherChannel) ● Tecnologia Cisco vPC ● O vPC aprimorado permite vPC entre o Cisco Nexus 5000 e 2000 Series, bem como entre o Cisco Nexus 3000 Series e o host final ● sincronização de configuração de vPC ● Protocolo de controle de agregação de links (LACP): IEEE 802.3ad ● Hashing avançado de canal de porta com base nas informações das camadas 2, 3 e 4 ● Jumbo frames em todas as portas (até 9.216 bytes) ● Pausar quadros (IEEE 802.3x) ● Controle de tempestades (unicast, multicast e broadcast) ● VLANs privadas ● VLAN privada sobre troncos (isolada e promíscua) ● VLANs privadas sobre vPC e EtherChannels ● Remapeamento de VLAN ● Cisco FabricPath ● EvPC e vPC+ com FabricPath ● Adaptador Cisco FEX ● VM FEX do data center da Cisco ● Suporte para até 24 extensores de malha em cada plataforma Cisco Nexus 5500 |
| Recursos da Camada 3 |
● Interfaces de camada 3: portas roteadas em interfaces de plataforma Cisco Nexus 5500, interface virtual de switch (SVI), canais de porta, subinterfaces e subinterfaces de canal de porta para um total de 4.096 entradas ● Suporte para até 8.000 prefixos e até 16.000 entradas de host IPv4 e 8.000 entradas de host IPv6 ● Suporte para até 8.000 rotas multicast ● Suporte para até 8.000 grupos IGMP ● Suporte para 1.000 entradas VRF ● Suporte para até 4.096 VLANs ● Multicaminhos de custo igual (ECMP) de 16 vias ● 1.664 entradas da lista de controle de acesso (ACL) de saída e 2.048 entradas ● Protocolos de roteamento: Estático, Routing Information Protocol Version2 (RIPv2), Enhanced Interior Gateway Routing Protocol (EIGRP), Open Shortest Path First Version 2 (OSPFv2) e Border Gateway Protocol (BGP) ● Protocolos de roteamento IPv6: estático, Open Shortest Path First Version 3 (OPFv3), Border Gateway Protocol (BGPv6), Enhanced Interior Gateway Routing Protocol (EIGRPv6) ● IPv6 VRF Lite ● Protocolo de Roteador Hot-Standby (HSRP) e Protocolo de Redundância de Roteador Virtual (VRRP) ● ACL: ACL roteada com opções de camada 3 e 4 para combinar ACL de entrada e saída ● Multicast: modo esparso Multicast Independente de Protocolo Versão 2 (PIMv2), Multicast Específico de Fonte (SSM), Protocolo de Descoberta de Fonte Multicast (MSDP), Protocolo de Gerenciamento de Grupo de Internet Versões 2 e 3 (IGMP v2 e v3) e Registro de VLAN Multicast (MVR) ● Encaminhamento de Rota Virtual (VRF): VRF-lite (IP VPN); Unicast com reconhecimento de VRF; e multicast com reconhecimento de BGP, OSPF, RIP e VRF ● Encaminhamento de caminho reverso Unicast (uRFP) com ACL; modos estritos e soltos ● Suporte a quadros Jumbo (até 9.216 bytes) ● Suporte para até 16 extensores de malha em cada Nexus 5500 com módulos L3 ● RFC 896 |
| QoS |
● Camada 2 IEEE 802.1p (CoS) ● 8 filas de hardware por porta ● Configuração de QoS por porta ● Confiança em CoS ● Atribuição de CoS baseada em porta ● Conformidade com QoS CLI modular (MQC) - IPv4 e IPv6 ● Classificação de QoS baseada em ACL (camadas 2, 3 e 4) ● Marcação MQC CoS ● Enfileiramento de saída virtual por porta ● Enfileiramento de saída baseado em CoS ● Enfileiramento de prioridade estrita de saída ● Agendamento baseado em porta de saída: Round Robin ponderado (WRR) ● Policiamento do Plano de Controle (CoPP) - IPv4 e IPv6 |
| Segurança |
● ACLs de entrada (padrão e estendidas) em portas Ethernet e Ethernet virtual ● ACLs de Camada 2 padrão e estendida: endereços MAC, tipo de protocolo, etc. ● ACLs de camada 3 a 4 padrão e estendidas: IPv4 e IPv6, Internet Control Message Protocol (ICMP e ICMPv6), TCP, User Datagram Protocol (UDP), etc. ● ACLs baseadas em VLAN (VACLs) ● ACLs baseadas em porta (PACLs) ● ACLs nomeadas ● Distribuição otimizada de ACL ● ACLs em terminais virtuais (VTYs) ● Registro de ACL na interface de gerenciamento ● Rastreamento do Protocolo de Configuração Dinâmica de Host (DHCP) com a Opção 82 ● Inspeção do Protocolo de Resolução de Endereço Dinâmico (ARP) ● Proteção de origem IP ● Retransmissão DHCP ● Cisco CTS (download de autenticação e política do ACS) ● Segurança da porta Ethernet ● RACL IPv6 ● PACL IPv6 ● VACL IPv6 |
| Recursos de alta disponibilidade |
● Atualização de software em serviço (ISSU) para Camada 2 ● Fontes de alimentação, módulos de ventilador e módulos de expansão substituíveis em funcionamento e em campo ● Redundância de energia 1:1 ● Redundância do módulo de ventilador N:1 |
| Gerenciamento |
● Gerenciamento de switch usando gerenciamento de 10/100/1000 Mbps ou portas de console ● Console baseado em CLI para fornecer gerenciamento fora de banda detalhado ● Gerenciamento de switch dentro da banda ● LEDs de localização e sinalização no Cisco Nexus 2000 Series ● Localizador baseado em porta e LEDs de beacon ● Sincronização de configuração ● Pré-provisionamento de módulo ● Reversão de configuração ● Shell seguro versão 2 (SSHv2) ● Telnet ●AAA ● AAA com RBAC ● RAIO ●TACACS+ ● Syslog (8 servidores) ● Analisador de pacotes incorporado ● SNMPv1, v2 e v3 (IPv4 e IPv6) ● Suporte aprimorado para MIB SNMP ● Suporte XML (NETCONF) ● Monitoramento remoto (RMON) ● Advanced Encryption Standard (AES) para tráfego de gerenciamento ● Nome de usuário e senhas unificados em CLI e SNMP ● Protocolo de autenticação de handshake de desafio da Microsoft (MS-CHAP) ● Certificados digitais para gerenciamento entre switch e servidor RADIUS ● Cisco Discovery Protocol versões 1 e 2 ● RBAC ● Switched Port Analyzer (SPAN) em interfaces físicas, port channel, VLAN e Fibre Channel ● SPAN Remoto Encapsulado (ERSPAN) ● Contadores de pacotes de entrada e saída por interface ● Protocolo de tempo de rede (NTP) ● Cisco GOLD ● Testes abrangentes de diagnóstico de inicialização ● Ligar para casa ● Chamada para casa inteligente ● Gerenciador de malha Cisco ● Cisco DCNM ● Solução de gerenciamento de LAN CiscoWorks (LMS) |
| Ponte de data center |
● PFC compatível com CEE e IEEE (suporte a quadros de pausa por prioridade) ● Suporte à distância do link PFC: 3.000 m ● Protocolo DCBX compatível com CEE ● Seleção de transmissão aprimorada em conformidade com CEE e IEEE |
| Recursos Fibre Channel e FCoE (requer licença de serviços de armazenamento) |
● FCoE compatível com os padrões T11 (FC-BB-5) ● Protocolo de inicialização T11 FCoE (FIP) (FC-BB-5) ● Qualquer porta Ethernet de 10 Gigabit configurável como FCoE ● Administração SAN separada da administração LAN ● FCP ● Encaminhamento Fibre Channel (FCF) ● Tipos de porta padrão Fibre Channel: E, F e NP ● Tipos de portas aprimoradas Fibre Channel: VE, TE e VF ● Entroncamento de porta F ● Canalização da porta F ● Anexação direta de alvos FCoE e Fibre Channel ● Até 240 créditos de buffer por porta Fibre Channel nativa ● Até 32 VSANs por switch ● Canal de porta Fibre Channel (SAN) ● Modo de interoperabilidade nativa 1 ● Modo de interoperabilidade nativa 2 ● Modo de interoperabilidade nativa 3 ● Modo de interoperabilidade nativa 4 ● Entroncamento VSAN ● Interface de gerenciamento de dispositivos de malha (FDMI) ● Persistência do ID do Fibre Channel (FCID) ● Serviços de alias de dispositivos distribuídos ● Entrega sob encomenda ● Rastreamento de portas ● Tecnologia Cisco N-Port Virtualization (NPV) ● Virtualização de identificador de porta N (NPIV) ● Serviços de malha: servidor de nomes, RSCN (notificação de alteração de estado registrada), serviços de login e zoneamento de servidor de nomes ● Serviços de malha por Virtual SAN ● Serviços Cisco Fabric ● Protocolo de Autenticação de Handshake de Desafio Diffie-Hellman (DH-CHAP) e Protocolo de Segurança Fibre Channel (FC-SP) ● Serviços de alias de dispositivos distribuídos ● Autenticação FC-SP de host para switch e switch para switch ● Caminho mais curto do tecido primeiro (FSPF) ● Ligação de malha para Fibre Channel ● Zoneamento padrão ● Segurança portuária ● Domínio e porta ● Zoneamento aprimorado ● Canais de porta SAN ● Analisador de malha Cisco ● Traceroute Fibre Channel ● Ping Fibre Channel ● Depuração Fibre Channel ● Suporte ao Cisco Fabric Manager ● Especificação da Iniciativa de Gerenciamento de Armazenamento (SMI-S) ● Inicialização da SAN por VPC/EVPC |
| MIBs genéricos |
● SNMPv2-SMI ● CISCO-SMI ● SNMPv2-TM ● SNMPv2-TC ● IANA-ENDEREÇO-FAMÍLIA-NÚMEROS-MIB ● IANAifType-MIB ● IANAiprouteprotocol-MIB ● HCNUM-TC ● CISCO-TC ● SNMPv2-MIB ● SNMP-COMMUNITY-MIB ● SNMP-FRAMEWORK-MIB ● SNMP-NOTIFICAÇÃO-MIB ● SNMP-TARGET-MIB ● SNMP-BASEADO EM USUÁRIO-SM-MIB ● SNMP-VIEW-BASE-ACM-MIB ● CISCO-SNMP-VACM-EXT-MIB |
| MIBs da Camada 3 |
● UDP-MIB ● TCP-MIB ● OSPF-MIB ● BGP4-MIB ● CISCO-HSRP-MIB |
| MIBs Fibre Channel |
● CISCO-ST-TC ● CISCO-FC-FE-MIB ● CISCO-FCSP-MIB ● CISCO-PORT-TRACK-MIB ● CISCO-PSM-MIB ● CISCO-FC-SPAN-MIB ● CISCO-PORT-CHANNEL-MIB ● CISCO-RSCN-MIB ● CISCO-NS-MIB ● CISCO-FCS-MIB ● CISCO-DM-MIB ● FIBRE-CHANNEL-FE-MIB ● CISCO-FC-ROUTE-MIB ● CISCO-FSPF-MIB ● CISCO-ZS-MIB ● CISCO-ZS-EXT-MIB ● CISCO-VSAN-MIB ● CISCO-CFS-MIB ● CISCO-FCPING-MIB ● CISCO-FCTRACEROUTE-MIB ● CISCO-FDMI-MIB ● CISCO-FC-DEVICE-ALIAS-MIB ● CISCO-WWNMGR-MIB ● FCMGMT-MIB ● CISCO-VEDM-MIB ● CISCO-FCOE-MIB |
| MIB Ethernet |
● CISCO-VLAN-MEMBERSHIP-MIB ● CISCO-Interface Virtual-MIB |
| MIBs de configuração |
● ENTIDADE-MIB ● SE-MIB ● CISCO-ENTITY-EXT-MIB ● CISCO-ENTITY-FRU-CONTROL-MIB ● CISCO-ENTITY-SENSOR-MIB ● CISCO-FLASH-MIB ● CISCO-SYSTEM-MIB ● CISCO-SYSTEM-EXT-MIB ● CISCO-IP-IF-MIB ● CISCO-IF-EXTENSION-MIB ● CISCO-SERVER-INTERFACE-MIB ● CISCO-NTP-MIB ● CISCO-IMAGE-MIB ● CISCO-IMAGE-CHECK-MIB ● CISCO-IMAGE-UPGRADE-MIB ● CISCO-CONFIG-COPY-MIB ● CISCO-ENTITY-VENDORTYPE-OID-MIB ● CISCO-BRIDGE-MIB |
| Monitorando MIBs |
● DIFFSERV-DSCP-TC ● NOTIFICAÇÃO-LOG-MIB ● DIFFSERV-MIB ● CISCO-CALLHOME-MIB ● CISCO-SYSLOG-EXT-MIB ● CISCO-PROCESS-MIB ● RMON-MIB ● CISCO-RMON-CONFIG-MIB ● CISCO-HC-ALARM-MIB |
| MIBs de segurança |
● CISCO-AAA-SERVIDOR-MIB ● CISCO-AAA-SERVER-EXT-MIB ● CISCO-COMMON-ROLES-MIB ● CISCO-COMMON-MGMT-MIB ● CISCO-RADIUS-MIB ● CISCO-SECURE-SHELL-MIB ● MIBs TCP/IP ● ENDEREÇO INET-MIB ● TCP-MIB ● CISCO-TCP-MIB ● UDP-MIB ● IP-MIB ● CISCO-IP-PROTOCOL-FILTER-MIB ● CISCO-DNS-CLIENT-MIB ● CISCO-PORTSECURITY-MIB |
| MIBs diversos |
● START-MIB ● CISCO-LICENSE-MGR-MIB ● CISCO-FEATURE-CONTROL-MIB ● CISCO-CDP-MIB ● CISCO-RF-MIB ● CISCO-ETHERNET-FABRIC-EXTENDER-MIB ● CISCO-BRIDGE-MIB |
| Padrões da Indústria |
● IEEE 802.1D: Protocolo Spanning Tree ● IEEE 802.1p: priorização de CoS ● IEEE 802.1Q: marcação de VLAN ● IEEE 802.1Qaz: seleção de transmissão aprimorada ● IEEE 802.1Qbb: pausa por prioridade ● IEEE 802.1s: múltiplas instâncias de VLAN do Spanning Tree Protocol ● IEEE 802.1w: reconfiguração rápida do Spanning Tree Protocol ● IEEE 802.3: Ethernet ● IEEE 802.3ad: LACP com temporizadores rápidos ● IEEE 802.3ae: Ethernet de 10 Gigabits ● Suporte SFF 8431 SFP+ CX1 ● RMON ● IEEE 1588-2008: Protocolo de Tempo de Precisão (Relógio de Limite) |
| Padrões de Fibre Channel |
● FC-PH, Revisão 4.3 (ANSI/INCITS 230-1994) ● FC-PH, Emenda 1 (ANSI/INCITS 230-1994/AM1 1996) ● FC-PH, Emenda 2 (ANSI/INCITS 230-1994/AM2-1999) ● FC-PH-2, Revisão 7.4 (ANSI/INCITS 297-1997) ● FC-PH-3, Revisão 9.4 (ANSI/INCITS 303-1998) ● FC-PI, Revisão 13 (ANSI/INCITS 352-2002) ● FC-PI-2, Revisão 10 (ANSI/INCITS 404-2006) ● FC-PI-4, Revisão 7.0 ● FC-FS, Revisão 1.9 (ANSI/INCITS 373-2003) ● FC-FS-2, Revisão 0.91 ● FC-LS, Revisão 1.2 ● FC-SW-2, Revisão 5.3 (ANSI/INCITS 355-2001) ● FC-SW-3, Revisão 6.6 (ANSI/INCITS 384-2004) ● FC-GS-3, Revisão 7.01 (ANSI/INCITS 348-2001) ● FC-GS-4, Revisão 7.91 (ANSI/INCITS 387-2004) ● FC-BB-5, Revisão 2.0 para FCoE ● FCP, Revisão 12 (ANSI/INCITS 269-1996) ● FCP-2, Revisão 8 (ANSI/INCITS 350-2003) ● FCP-3, Revisão 4 (ANSI/INCITS 416-2006) ● FC-MI, Revisão 1.92 (INCITS TR-30-2002, exceto para portas FL e Classe 2) ● FC-MI-2, Revisão 2.6 (INCITS TR-39-2005, exceto para portas FL e Classe 2) ● FC-SP, Revisão 1.6 ● FC-DA, Revisão 3.1 (INCITS TR-36-2004, exceto para portas FL, portas SB e Classe 2) ● Classe de Serviço: Classe 3, Classe F ● Tipos de porta padrão Fibre Channel: E e F ● Tipos de portas aprimoradas Fibre Channel: SD e TE |
| Especificações Físicas | |
| Óptica SFP+ |
A plataforma Cisco Nexus 5500 suporta cabos Twinax de cobre SFP+ Ethernet de 10 Gigabit para distâncias curtas e óptica SFP+ (10GBASE-SR, 10GBASE-LR, 10GBASE-ER, GLC-ZX-SM e Cisco Nexus 2000 Series Fabric Extender Transceptor [FET-10G]) para distâncias maiores. SFP+ tem várias vantagens em comparação com outras opções de conectividade Ethernet de 10 Gigabit: ● Formato Ethernet pequeno de 10 Gigabit ● Interoperabilidade óptica com tipos de interface XENPAK, X2 e XFP ● Baixo consumo de energia ● Dispositivo hot-swap ● Os produtos da plataforma Cisco Nexus 5500 suportam SFP+ compatível com Fibre Channel de 8 Gbps para opções de conectividade Fibre Channel nativa; Módulos transceptores SFP compatíveis com Fibre Channel de 8 Gbps de curto alcance e 10 km de longo alcance operam a 8/4/2 Gbps e são suportados nas portas Fibre Channel nativas com capacidade de 8 Gbps em módulos de expansão e portas unificadas |
| Físico (altura x largura x profundidade) | 3,47 x 17,3 x 29,5 pol. (8,8 x 43,9 x 74,9 cm) |
| Temperatura operacional | 32 a 104°F (0 a 40°C) |
| Temperatura fora de operação (armazenamento) | -40 a 158°F (-40 a 70°C) |
| Umidade | 5 a 95% (sem condensação) |
| Altitude | 0 a 10.000 pés (0 a 3.000 m) |
| Peso | 47,5 libras (21,55 kg) |
