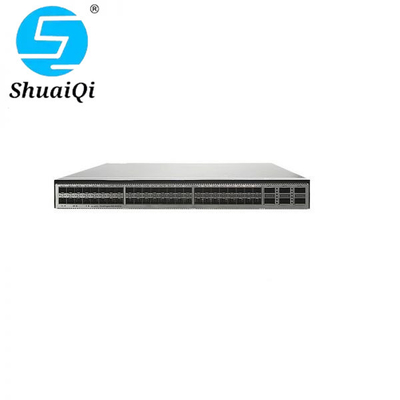

Especificação CE6881-48S6CQ-B
|
| Item |
Descrição |
| Especificações físicas |
- Dimensões (A x L x P)
- Dimensões básicas (excluindo as partes que sobressaem do corpo): 43,6 mm x 442,0 mm x 420,0 mm (1,72 pol. x 17,4 pol. x 16,5 pol.)
- Dimensões máximas (a profundidade é a distância das portas no painel frontal até a alça no painel traseiro): 43,6 mm x 442,0 mm x 446,1 mm (1,72 pol. x 17,4 pol. x 17,6 pol.)
|
| Parâmetros ambientais |
Temperatura |
- Temperatura de operação: 0°C a 40°C (32°F a 104°F) a uma altitude de 0-1800 m (0-5906 pés.)
NOTA:
Quando a altitude for de 1800-5000 m (5096-16404 pés.), a temperatura operacional mais alta diminui 1°C (1,8°F) a cada aumento de altitude de 220 m (722 pés.).
- Temperatura de armazenamento: -40°C a +70°C (-40°F a +158°F)
|
| Umidade relativa |
5% UR a 95% UR, sem condensação |
| Altitude |
< 5000 m (16404 pés.) |
| Ruído (pressão sonora, 27°C) |
- Fluxo de ar de trás para frente: < 57 dBA
- Fluxo de ar da frente para trás: < 58 dBA
|
| Especificações de energia |
Tipo de fonte de energia |
AC/DC/HVDC |
| Entrada de energia AC |
- Faixa de tensão de entrada nominal: 100 V AC a 240 V AC, 50/60 Hz
- Faixa de tensão de entrada máxima: 90 V AC a 290 V AC, 47 Hz a 63 Hz
|
| Entrada de energia DC |
- Faixa de tensão nominal: -48 V DC a -60 V DC
- Faixa de tensão máxima: -38,4 V DC a -72 V DC
|
| Entrada de energia DC de alta tensão |
- Módulo de alimentação AC&240 V DC de 600 W (série PAC600S12):
- Faixa de tensão nominal: 240 V DC
- Faixa de tensão máxima: 190 V DC a 290 V DC
- Módulo de alimentação DC de alta tensão de 1200 W (série PHD1K2S12):
- Faixa de tensão nominal: 240 V DC a 380 V DC
- Faixa de tensão máxima: 190 V DC a 400 V DC
|
| Corrente de entrada nominal |
- Módulo de alimentação AC&240 V DC de 600 W (série PAC600S12):
- 8 A (100 V AC a 240 V AC)
- 4 A (240 V DC)
- Módulo de alimentação DC de 1000 W (série PDC1000S12): 30 A (-48 V DC a -60 V DC)
- Módulo de alimentação DC de alta tensão de 1200 W (série PHD1K2S12): 8 A
|
| Consumo de energia do chassi |
Consumo máximo de energia |
349 W |
| Consumo típico de energia |
- 194 W (100% de taxa de transferência, cabos de alta velocidade SFP+ em 48 portas e cabos de alta velocidade QSFP28 em 6 portas, módulos de alimentação duplos)
- 240 W (100% de taxa de transferência, módulos ópticos de curta distância em todas as portas ópticas, módulos de alimentação duplos)
|
| Dissipação de calor do chassi |
Dissipação máxima de calor |
1191 BTU/h |
| Dissipação de calor típica |
- 662 BTU/h (100% de taxa de transferência, cabos de alta velocidade SFP+ em 48 portas e cabos de alta velocidade QSFP28 em 6 portas, módulos de alimentação duplos)
- 819 BTU/h (100% de taxa de transferência, módulos ópticos de curta distância em todas as portas ópticas, módulos de alimentação duplos)
|
| Proteção contra surtos |
Módulo de alimentação:
- AC: 6 kV em modo comum e 6 kV em modo diferencial
- DC: 4 kV em modo comum e 2 kV em modo diferencial
- HVDC: 4 kV em modo comum e 2 kV em modo diferencial
|
| Dissipação de calor |
Modo de dissipação de calor |
Resfriamento a ar |
| Fluxo de ar |
Da frente para trás ou de trás para frente, dependendo dos módulos de ventoinha e módulos de alimentação |
| Confiabilidade e disponibilidade |
Backup do módulo de alimentação |
Backup 1+1 |
| Backup do módulo de ventoinha |
O dispositivo suporta quatro módulos de ventoinha plugáveis que funcionam em modo de espera quente. O sistema pode operar corretamente por um curto período após a falha de um único módulo de ventoinha. Recomenda-se substituir o módulo de ventoinha defeituoso imediatamente. |
| Hot swap |
Suportado por todos os módulos de alimentação e módulos de ventoinha |
| Tempo médio entre falhas (MTBF) |
45,9 anos |
| Tempo médio para reparo (MTTR) |
1,57 horas |
| Disponibilidade |
0,9999960856 |
| Especificações técnicas |
Processador |
1,4 GHz, quad-core |
| Memória DRAM |
4 GB |
| Flash NOR |
64 MB |
| Flash NAND |
4 GB |
| Stack |
Porta de serviço com suporte à função de empilhamento |
Portas ópticas 10GE e portas ópticas 100GE |
| Certificação |
- Conformidade com normas de segurança
- Conformidade com normas EMC
- Conformidade com normas ambientais
|
