| Lugar de origem: | China | Marca: | Hua wei |
|---|---|---|---|
| Certificação: | All | Habilidade da fonte: | 10 grupos/grupos pela semana |
| Modo de uma comunicação: | - Duplex & metade - duplex completo | Produto: | Huawei CE16808A - B05 CloudEngine interruptores de 16800 séries |
| Função: | LACP, ponto de entrada, QoS, SNMP, empilhável, apoio de VLAN | Palavra chave: | Interruptores de 16800 séries |
| Realçar: | Interruptores do motor da nuvem de Huawei de 16800 séries,Interruptores do motor da nuvem de LACP Huawei,Completo - Huawei frente e verso Cloudengine |
||

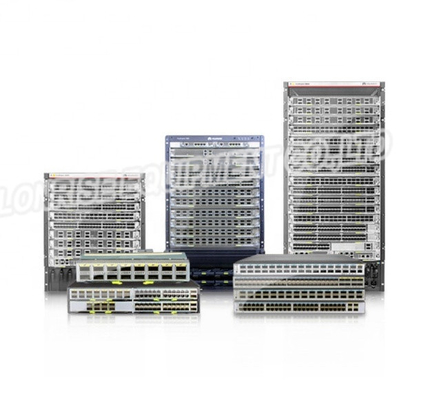

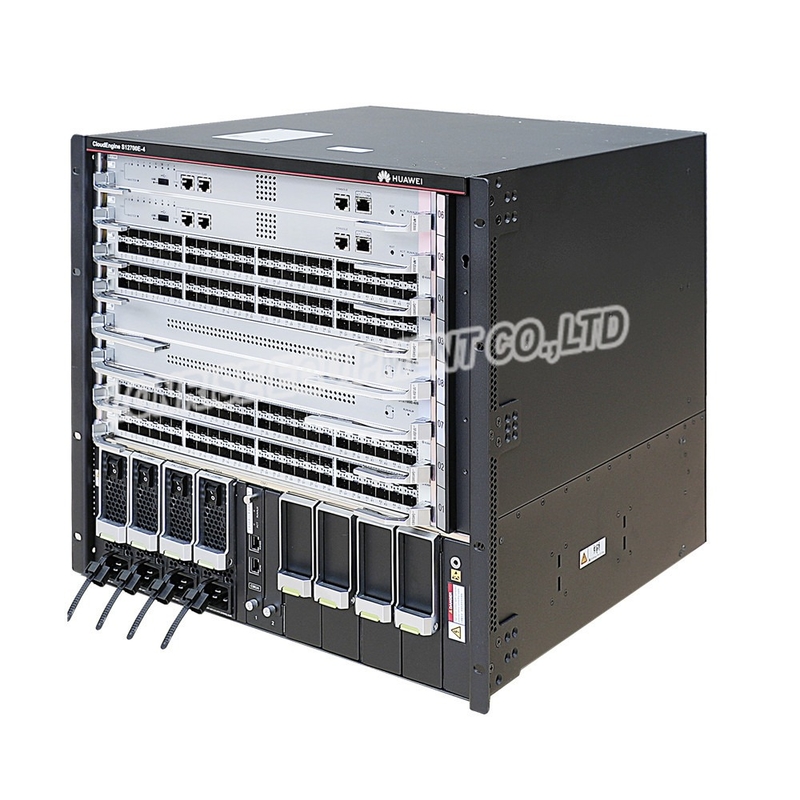

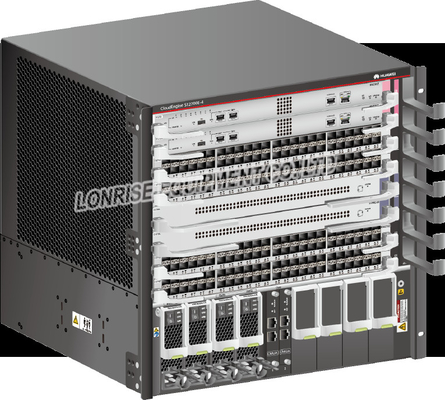

Huawei CE16808A - B05 CloudEngine interruptores de 16800 séries
Vista geral
O CloudEngine 16808 apoia a C.C., a C.A., e os modos da fonte de alimentação de DC de alta tensão. O dispositivo pode ser conectado a até duas fontes de energia através dos módulos da entrada do poder (PEMs). Cada módulo de poder (PM) tem-nos duas entradas de poder, e converte o poder fornecido ao PEM para pôr o dispositivo inteiro.

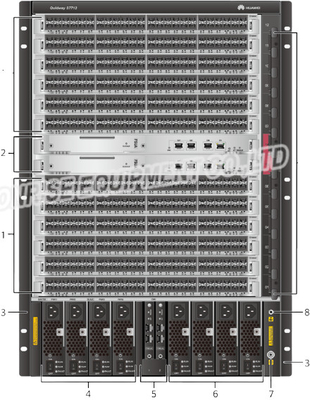

As unidades da fonte de alimentação do CloudEngine 16808 são ficadas na parte superior do chassi. As unidades da fonte de alimentação são PMs e interruptores de alimentação na parte dianteira do chassi, e um PEM na parte traseira do chassi. descreve as funções de cada unidade.
|
Não. |
Componente |
Descrição |
|---|---|---|
| 1 | PM | Converte o poder fornecido a um PEM, e então poderes o dispositivo inteiro através da placa traseira e da barra do poder. |
| 2 | Interruptor de alimentação |
Controla as saídas de potência de PMs. Os dois interruptores de alimentação para trás acima. Quando um ou ambos eles é girado sobre, as saídas de potência de PMs estão permitidas. OBSERVAÇÃO:
Para assegurar a confiança, ambos os interruptores de alimentação devem ser girados em quando o dispositivo está correndo. |
| 3 | PEM |
Conecta a uma fonte de energia. Um PEM pode ser conectado a duas fontes de energia através de seus soquetes ou blocos de terminais de poder. Este projeto executa a redundância da fonte de alimentação 1+1, assegurando-se de que o dispositivo não esteja posto fora se uma fonte de energia na sala do equipamento falha. |
O CloudEngine 16808 deve ser equipado com o um PEM da C.C. Este PEM tem 20 blocos de terminais, cada 10 de que são conectados a uma fonte de energia. Cada C.C. PM tem duas entradas de poder, cada qual vem de uma fonte de energia na sala do equipamento. Os conversos e saídas da C.C. PM o poder à placa traseira do poder, permitindo que as duas fontes de energia suportem-se. Figura 3-11 mostra a arquitetura da fonte de alimentação de DC do CloudEngine 16808.
O CloudEngine 16808 deve ser equipado com a uma C.A. & o PEM de alta tensão da C.C. Este PEM tem 20 soquetes de poder, cada 10 de que são conectados a uma fonte de energia. Cada C.A. & C.C. de alta tensão PM têm duas entradas de poder, cada qual vem de uma fonte de energia na sala do equipamento. A C.A. & os conversos de alta tensão e as saídas da C.C. PM o poder à placa traseira do poder, permitindo que as duas fontes de energia suportem-se acima.
O CloudEngine 16808 pode diretamente ser conectado a uma fonte de energia ou conectou indiretamente um através de uma unidade de distribuição de poder (PDU). Diretamente conectar um dispositivo a uma fonte de energia usa as conexões de cabo similares àquelas no modo da fonte de alimentação de DC, e não é descrita aqui. O seguinte descreve a arquitetura da fonte de alimentação na encenação onde um dispositivo é conectado indiretamente a uma fonte de energia através de um PDU.
A C.A., as fontes híbridas de alta tensão da C.C., e do C.A. & as de alta tensão da C.C. de alimentação são apoiadas.
