Detalhes do produto:
|
| Modelo: | S7712 | Nome do produto: | Interruptor de rede S7712 do ponto de entrada do roteamento da empresa do gigabit de Smart da série |
|---|---|---|---|
| Função: | LACP, SNMP, empilhável, apoio de VLAN, LACP, empilhável, | Capacidade do interruptor: | 4,64 Tbps, 4,64 Tbps |
| Dimensões (H x Wx D milímetros): | 663,9, 10U *442*517.4 | Peso do chassi: | 25KG |
| Taxa de transmissão: | 10/100/1000Mbps | modo portuário de uma comunicação: | - Duplex & metade - duplex completo |
| Desempenho de encaminhamento: | 3480Mpps | Entalhe do MPU: | 2 |
| Realçar: | Interruptores da série de LACP Huawei S7700,interruptores de 3480Mpps Huawei S7712,2 interruptor de distribuição esperto do MPU S7700 |
||
A série de Huawei S7712 S7700 comuta o estoque novo original para o fabricante dos trabalhos em rede
Aparência e estrutura
O chassi S7712 está a uma elevação de 15 U (1 U = 44,45 milímetros). Quando o chassi tem nenhum quadro da gestão do cabo instalou, as dimensões (H x W x D) são 663,9 milímetros x 442 milímetro x 517,4 milímetros. Quando o chassi tiver os quadros da gestão do cabo instalados, as dimensões (H x W x D) são 663,9 milímetros x 442 milímetro x 585 milímetros.

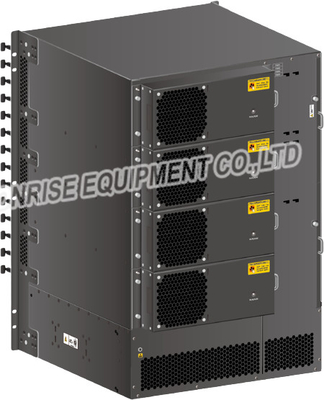

mostra a ideia dianteira da estrutura do chassi S7712.
|
1. Doze dos seguintes cartões do serviço podem ser instalados:
|
2. Dois MPUs |
3. Um par de suporte NOTA:
Os suporte são usados para fixar o chassi no armário. |
| 4. Quatro módulos de poder | 5. Unidade de monitoração de dois EH1D200CMU00-Centralized |
6. Quatro módulos de poder do ponto de entrada
NOTA:
Para detalhes, veja o módulo de poder. |
|
7. Parafuso à terra NOTA:
O parafuso à terra é usado para moer o chassi. |
8. Jaque do ESD da parte dianteira NOTA:
O terminal à terra de uma correia de pulso do ESD pode ser introduzido neste jaque. A correia de pulso do ESD pode fornecer a proteção do ESD quando o chassi é aterrado confiantemente. |
9. Quadros da gestão do cabo NOTA:
Os quadros da gestão do cabo são usados para distribuir cabos. |
mostra a ideia traseira da estrutura do chassi S7712.
| 1. Módulo de quatro fãs |
2. Jaque traseiro do ESD NOTA:
O terminal à terra de uma correia de pulso do ESD pode ser introduzido neste jaque. A correia de pulso do ESD pode fornecer a proteção do ESD quando o chassi é aterrado confiantemente. |
3. Filtro de ar NOTA:
O filtro de ar impede que a poeira entre no chassi. |
|
4. Um par de punhos removíveis NOTA:
Você pode instalar estes punhos em dois lados do chassi para levantar o chassi. |
- | - |
Traço entre o chassi S7712 e as versões de software
|
Chassi |
Versão |
|---|---|
| Chassi S7712 | V100R003C01 e versões mais atrasadas |
| Chassi do ponto de entrada S7712 | V100R003C01 e versões mais atrasadas |
| S7712 o chassi, FCC certificou | V200R003C00 e versões mais atrasadas |
| O chassi do ponto de entrada S7712, FCC certificou | V200R003C00 e versões mais atrasadas |
Especificações do chassi S7712
|
Artigo |
Descrição |
|---|---|
| Entalhes de LPU | 12 |
| Entalhes do MPU | 2 |
| Entalhes do fã | 4 |
| Entalhes da fonte de alimentação do sistema | 4 |
| Entalhes da fonte de alimentação do ponto de entrada | 4 |
| Densidade portuária máxima |
|
| A instalação | Em um armário de N66E ou de N68E, um armário para um chassi |
| CSS | Cartão do CSS ou aglomeração do porto do serviço |
| Ponto de entrada |
|
|
Consumo de potência máximo (configurado inteiramente, nenhuma fonte de alimentação do ponto de entrada) NOTA:
O valor da dissipação de calor de um chassi iguala o consumo de potência atual do chassi. |
4200 W |
| Especificações do poder |
|
| Dimensões (H x W x D, sem suportes da cremalheira-montagem) |
|
| Peso (vazio/configurado inteiramente) | 25 kg/97 quilograma (55,1 lb/213.8 libras) |
| Confiança e disponibilidade |
NOTA:
Os valores precedentes são calculados com base na configuração típica do produto. Os valores reais variarão segundo os módulos instalados no produto. |
| Especificações de ambiente |
|
| Ruído na temperatura normal (poder acústico) | DB do ≤ 72 (A) |
| Certificação |
|
| Número da peça |
|
