Detalhes do produto:
|
| Número do modelo: | S12700E-8 | Nome do produto: | Interruptores da série de Huawei S12700E-8 CloudEngine S12700E |
|---|---|---|---|
| Tipo: | interruptor do terreno | C.C. da tensão de funcionamento: | -48V à C.A. de -60V: 90V a 290V |
| Capacidade de comutação: | 512Tbps | Capacidade de amortecedor: | Proteção de até 200 dados da Senhora pelo porto |
| Projeto da redundância:: | MPU, SFU, módulo de poder, e módulo do fã | Peso (chassis vazios): | 42.5kg |
| Destacar: | Interruptores de S12700E Huawei Cloudengine,Interruptor do terreno de Cloudengine S12700E,MPU Cloudengine S12700E |
||

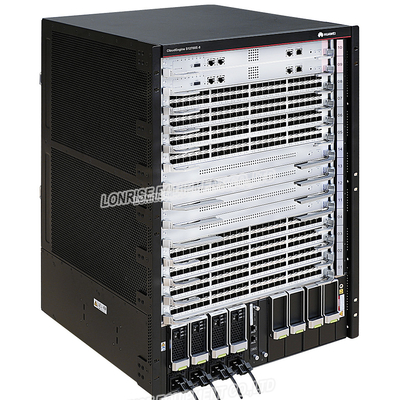

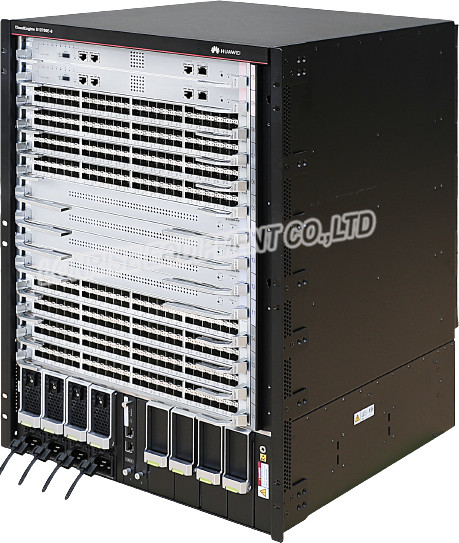

Interruptores da série de Huawei S12700E-8 CloudEngine S12700E
Aparência e estrutura
O chassi S12700E-8 está a uma elevação de 15 U (1 U = 44,45 milímetros). Quando o chassi não tiver nenhum quadro da gestão do cabo instalado, as dimensões (H x W x D) é 663,9 milímetros x 442 milímetro x 517,4 milímetros. Quando o chassi tiver os quadros da gestão do cabo instalados, as dimensões (H x W x D) são 663,9 milímetros x 442 milímetro x 585 milímetros.

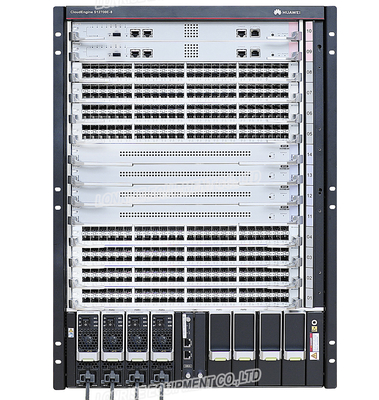

mostra a estrutura dianteira do chassi S12700E-8.
| 1. Dois MPUs |
2. Oito dos seguintes cartões do serviço podem ser instalados:
NOTA:
Os cartões apoiados por um interruptor dependem da versão de software. Para detalhes, veja a ferramenta da pergunta do hardware. |
3. Quatro SFUs |
4. Um par de suporte NOTA:
Os suporte são usados para fixar o chassi em um armário. |
| 5. Seis módulos de poder | 6. Dois CMUs |
7. Jaque do ESD da parte dianteira NOTA:
O terminal à terra de uma correia de pulso do ESD pode ser introduzido neste jaque. A correia de pulso do ESD pode fornecer a proteção do ESD quando o chassi é aterrado confiantemente. |
8. Quadros da gestão do cabo NOTA:
A gestão do cabo molda cabos separados em cartões diferentes e ajuda os cabos da rota em ordem. |
mostra a estrutura traseira do chassi S12700E-8.
Estrutura do chassi S12700E-8 (vista traseira)
| 1. Módulo de quatro fãs |
2. Jaque traseiro do ESD NOTA:
O terminal à terra de uma correia de pulso do ESD pode ser introduzido neste jaque. A correia de pulso do ESD pode fornecer a proteção do ESD quando o chassi é aterrado confiantemente. |
3. Terminal de terra de JG NOTA:
O terminal do dois-furo OT de um cabo à terra pode ser conectado aos parafusos para moer o chassi. |
4. Filtro de ar NOTA:
O filtro de ar impede que a poeira entre no chassi. |
|
5. Um par de punhos removíveis NOTA:
Você pode instalar estes punhos em dois lados do chassi para levantar o chassi. |
- | - | - |
Especificações dos interruptores da série S12700E-8
|
Artigo |
Descrição |
|---|---|
| Número de entalhes de LPU | 8 |
| Número de entalhes do MPU | 2 |
| Número de entalhes de SFU | 4 |
| Número de entalhes do fã | 4 |
| Número de entalhes do módulo de poder | 6 |
| Número de entalhes de CMU | 2 |
| Densidade portuária pelo chassi | 384xFE, 384xGE, 384x10GE, 320x25GE, 192x40GE, 192x100GE |
| A instalação | O interruptor pode ser instalado em um armário de N66E ou de N68E, um armário para um chassi. |
| Sistema do interruptor do conjunto (CSS) | Aglomeração do porto do serviço |
|
Consumo de potência máximo (configurado inteiramente) NOTA:
O valor da dissipação de calor de um chassi é igual ao consumo de potência atual. |
6950 W |
| Especificações do poder |
|
| Dimensões (H x W x D, sem suportes da cremalheira-montagem) |
|
| Peso (vazio/configurado inteiramente) | 42,5 kg/114 quilograma (93,7 lb/251.3 libras) |
| Confiança e disponibilidade |
NOTA:
Os valores precedentes são calculados com base na configuração típica do produto. Os valores reais variarão segundo os módulos instalados no produto. |
| Especificações de ambiente |
|
| Ruído sob a temperatura normal (poder sadio) | DB do ≤ 78 (A) |
| Certificação |
|
| Número da peça | 02115870 |
