Detalhes do produto:
|
| Número do modelo: | S12700E-4 | Produto: | Interruptores da série de Huawei S12700E-4 CloudEngine S12700E |
|---|---|---|---|
| Taxa de transmissão: | 10/100/1000Mbps | Capacidade do interruptor: | 19,2 Tbps/28.8 Tbps |
| Capacidade de comutação: | 19,2 Tbps/28.8 Tbps | Entalhes de SFU: | 2 |
| VXLAN: | Entradas L2 e L3 de VXLAN | Função: | Apoio de VLAN |
| Destacar: | Chipset de Cloudengine S12700E,Interruptores de S12700E-4 Huawei Cloudengine,VXLAN L2 Huawei Cloudengine |
||

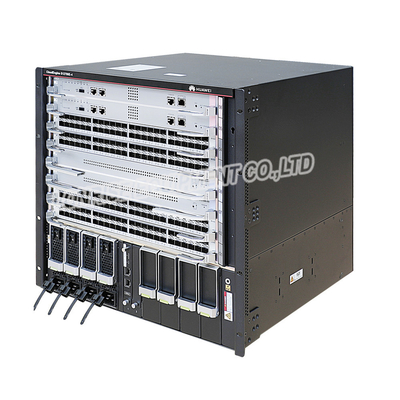

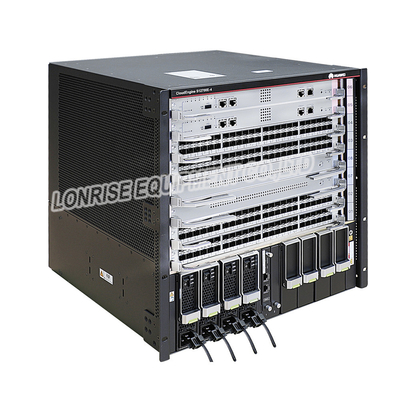

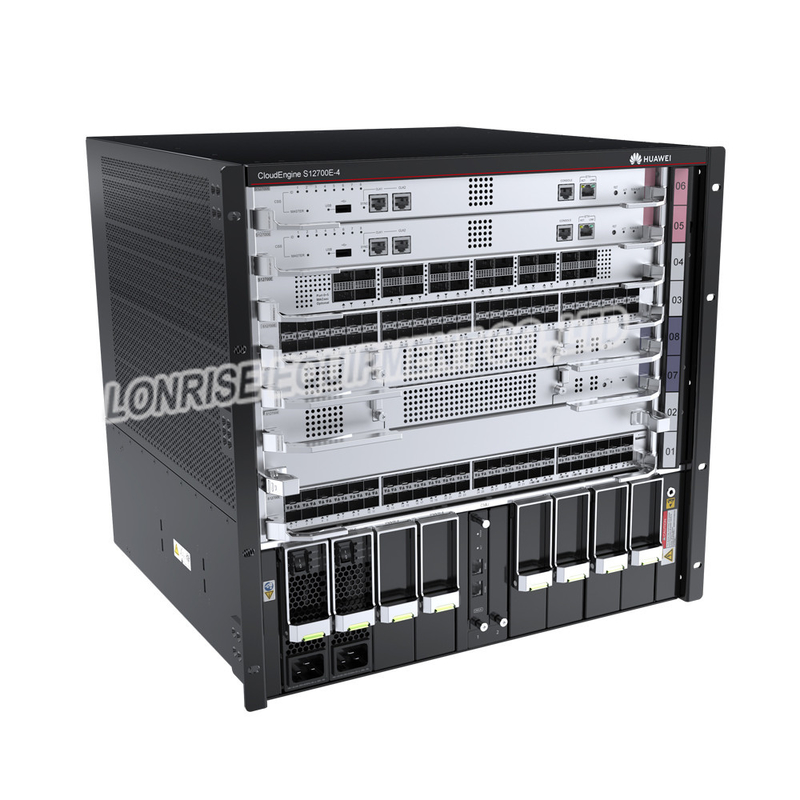

Huawei S12700E - 4 séries de CloudEngine S12700E comutam chipset de capacidade elevada
Aparência e estrutura
O chassi S12700E-4 está a uma elevação de 10 U (1 U = 44,45 milímetros). Quando o chassi não tiver nenhum quadro da gestão do cabo instalado, as dimensões (H x W x D) é 441,7 milímetros x 442 milímetro x 517,4 milímetros. Quando o chassi tiver os quadros da gestão do cabo instalados, as dimensões (H x W x D) são 441,7 milímetros x 442 milímetro x 585 milímetros.

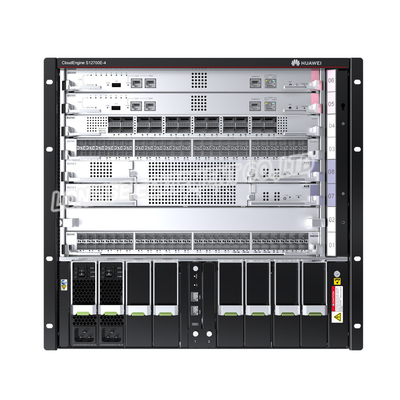

mostra a estrutura dianteira do chassi S12700E-4.
| 1. Dois MPUs |
2. Quatro dos seguintes cartões do serviço podem ser instalados:
NOTA:
Os cartões apoiados por um interruptor dependem da versão de software. Para detalhes, veja a ferramenta da pergunta do hardware. |
3. Dois SFUs |
4. Um par de suporte NOTA:
Os suporte são usados para fixar o chassi em um armário. |
| 5. Quatro módulos de poder | 6. Dois CMUs |
7. Jaque do ESD da parte dianteira NOTA:
O terminal à terra de uma correia de pulso do ESD pode ser introduzido neste jaque. A correia de pulso do ESD pode fornecer a proteção do ESD quando o chassi é aterrado confiantemente. |
8. Quadros da gestão do cabo NOTA:
A gestão do cabo molda cabos separados em cartões diferentes e ajuda os cabos da rota em ordem. |
| 1. Módulo de dois fãs |
2. Jaque traseiro do ESD NOTA:
O terminal à terra de uma correia de pulso do ESD pode ser introduzido neste jaque. A correia de pulso do ESD pode fornecer a proteção do ESD quando o chassi é aterrado confiantemente. |
3. Terminal de terra de JG NOTA:
O terminal do dois-furo OT de um cabo à terra pode ser conectado aos parafusos para moer o chassi. |
4. Filtro de ar NOTA:
O filtro de ar impede que a poeira entre no chassi. |
|
5. Um par de punhos removíveis NOTA:
Você pode instalar estes punhos em dois lados do chassi para levantar o chassi. |
- | - | - |
Especificações dos interruptores da série S12700E-4
|
Artigo |
Descrição |
|---|---|
| Número de entalhes de LPU | 4 |
| Número de entalhes do MPU | 2 |
| Número de entalhes de SFU | 2 |
| Número de entalhes do fã | 2 |
| Número de entalhes do módulo de poder | 4 |
| Número de entalhes de CMU | 2 |
| Densidade portuária pelo chassi | 192xFE, 192xGE, 192x10GE, 160x25GE, 96x40GE, 96x100GE |
| A instalação | O interruptor pode ser instalado em um armário de N66E ou de N68E, um armário para um ou dois chassis. |
| Sistema do interruptor do conjunto (CSS) | Aglomeração do porto do serviço |
|
Consumo de potência máximo (configurado inteiramente) NOTA:
O valor da dissipação de calor de um chassi é igual ao consumo de potência atual. |
3344 W |
| Especificações do poder |
|
| Dimensões (H x W x D, sem suportes da cremalheira-montagem) |
|
| Peso (vazio/configurado inteiramente) | 24,5 kg/66 quilograma (54 lb/145.5 libras) |
| Confiança e disponibilidade |
NOTA:
Os valores precedentes são calculados com base na configuração típica do produto. Os valores reais variarão segundo os módulos instalados no produto. |
| Especificações de ambiente |
|
| Ruído sob a temperatura normal (poder sadio) | DB do ≤ 78 (A) |
| Certificação |
|
| Número da peça | 02115869 |
