Especificação C9115AXI-A
|
|
Descrição
|

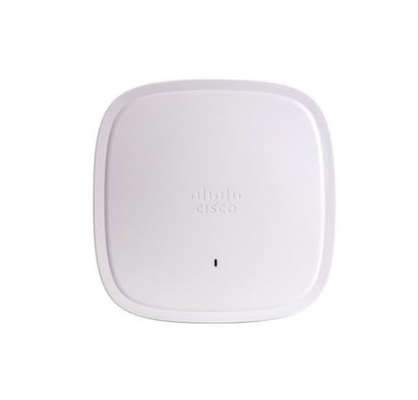

Ponto de acesso da série Cisco Catalyst 9115AX, antena interna; Wi-Fi 6; 4x4:4 MIMO, domínio A
|
|
Software
|
● Cisco Unified Wireless Network Software Release 8.9 ou posterior
● Cisco IOS® XE Software Release 16.11 ou posterior
|
|
Controladores LAN sem fio suportados
|
● Controladores sem fio da série Cisco Catalyst 9800
● Controladores sem fio da série Cisco 3500, 5520 e 8540 e controlador sem fio virtual Cisco
|
|
802.11n versão 2.0 (e capacidades relacionadas)
|
● 4x4 MIMO com quatro fluxos espaciais
● Combinação de proporções máximas (MRC)
● 802.11n e 802.11a/g
● Canais de 20 e 40 MHz
● taxas de dados PHY até 890 Mbps (40 MHz com 5 GHz e 20 MHz com 2,4 GHz)
● Agregação de pacotes: A-MPDU (transmitir e receber), A-MSDU (transmitir e receber)
● 802.11 Seleção dinâmica de frequência (DFS)
● Apoio à diversidade dos turnos cíclicos (CSD)
|
|
802.11ac
|
● 4x4 downlink MU-MIMO com quatro fluxos espaciais
● MRC
● Formação de feixe 802.11ac
● Canais de 20 MHz, 40 MHz, 80 MHz e 160 MHz
● Taxas de dados PHY até 3,47 Gbps (160 MHz com 5 GHz)
● Agregação de pacotes: A-MPDU (transmitir e receber), A-MSDU (transmitir e receber)
● 802.11 DFS
● Apoio ao CSD
|
|
802.11ax
|
● 4x4 downlink MU-MIMO com quatro fluxos espaciais
● OFDMA de ligação ascendente/descendente
● TWT
● Coloração BSS
● MRC
● Formação de feixes de 802.11
● Canais de 20 MHz, 40 MHz, 80 MHz e 160 MHz
● Taxas de dados PHY de até 5,38 Gbps (160 MHz com 5 GHz e 20 MHz com 2,4 GHz)
● Agregação de pacotes: A-MPDU (transmitir e receber), A-MSDU (transmitir e receber)
● 802.11 DFS
● Apoio ao CSD
|
|
Antennas integradas
|
● 2,4 GHz, ganho máximo de 3 dBi, antena interna, omnidirecional em azimut
● 5 GHz, ganho máximo de 4 dBi, antena interna, omnidirecional em azimute
|
|
Antennas externas (vendidas separadamente)
|
● Os pontos de acesso Cisco Catalyst 9115AXE são certificados para utilização com ganhos de antena de até 6 dBi (2,4 GHz e 5 GHz)
● A Cisco oferece a mais ampla selecção de antenas do sector, proporcionando uma cobertura óptima para uma variedade de cenários de implantação
|
|
Interfaces
|
● 1x 100, 1000, 2500 Multigigabit Ethernet (RJ-45) ¢ IEEE 802.3bz
● Porta da consola de gestão (RJ-45)
● USB 2.0 (ativado através de software futuro)
|
|
Indicadores
|
● LED de estado indica o estado do carregador de arranque, o estado da associação, o estado de funcionamento, avisos do carregador de arranque e erros do carregador de arranque
|
|
Dimensões (W x L x H)
|
● Ponto de acesso (sem suportes de montagem): C9115I: 8,0 x 8,0 x 1,5 polegadas (20,3 x 20,3 x 3,8 cm), C9115E: 8,0 x 8,0 x 1,7 polegadas (20,3 x 20,3 x 4,3 cm)
|
|
Requisitos de potência de entrada
|
● 802.3at Power over Ethernet Plus (PoE+), 802.3bt Cisco Universal PoE (Cisco UPOE+, Cisco UPOE ®)
● Injetor de energia Cisco, AIR-PWRINJ6=
● 802.3af PoE
● Injetor de energia Cisco, AIR-PWRINJ5= (Nota: Este injetor suporta apenas 802.3af)
Nota: Quando a fonte de alimentação é o PoE 802.3af, os rádios de 2,4 GHz e 5 GHz serão reduzidos para 2x2 e a Ethernet rebaixada para 1 Gigabit Ethernet.
|
|
Ambiente
|
Cisco Catalyst 9115AXI
● Temperatura de não funcionamento (de armazenamento): -22° a 158° F (-30° a 70° C)
● Teste de altitude em não funcionamento (de armazenamento): 25 ̊C, 15.000 pés.
● Temperatura de operação: de 32° a 122° F (0° a 50° C)
● Umidade de funcionamento: 10% a 90% (sem condensação)
● Teste de altitude de operação: 40 ̊C, 9843 pés
Nota: Quando a temperatura de funcionamento ambiente exceder 40°C, o ponto de acesso passará de 4x4 para 2x2 nos rádios de 2,4 GHz e 5 GHz, a Ethernet uplink será rebaixada para 1 Gigabit Ethernet,e a interface USB será desativada.
Cisco Catalyst 9115AXE
● Temperatura de não funcionamento (de armazenamento): -22° a 158° F (-30° a 70° C)
● Teste de altitude em não funcionamento (de armazenamento): 25 ̊C, 15.000 pés.
● Temperatura de operação: -4° a 122° F (-20° a 50° C)
● Umidade de funcionamento: 10% a 90% (sem condensação)
● Teste de altitude de operação: 40 ̊C, 9843 pés
|
|
Memória do sistema
|
● 2048 MB de DRAM
● Flash de 1024 MB
|
|
Configurações de potência de transmissão disponíveis
|
2.4 GHz
● 23 dBm (200 mW)
● 20 dBm (100 mW)
● 17 dBm (50 mW)
● 14 dBm (25 mW)
● 11 dBm (12,5 mW)
● 8 dBm (6,25 mW)
● 5 dBm (3,13 mW)
● 2 dBm (1,56 mW)
● -1dBm (0,79mW)
● -4 dBm (0,39 mW)
5 GHz
● 23 dBm (200 mW)
● 20 dBm (100 mW)
● 17 dBm (50 mW)
● 14 dBm (25 mW)
● 11 dBm (12,5 mW)
● 8 dBm (6,25 mW)
● 5 dBm (3,13 mW)
● 2 dBm (1,56 mW)
● -1dBm (0,79mW)
● -4 dBm (0,39 mW)
|
|
Faixa de frequências e canais operacionais de 20 MHz
|
A (Domínio regulamentar A):
● 2,412 a 2,462 GHz; 11 canais
● 5,180 a 5,320 GHz; 8 canais
● 5.500 a 5.700 GHz; 8 canais
(excluindo 5,600 a 5,640 GHz)
● 5,745 a 5,825 GHz; 5 canais
|
