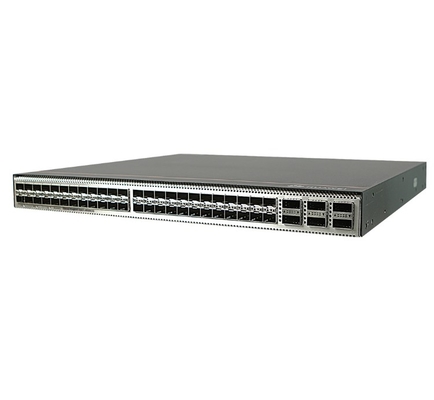

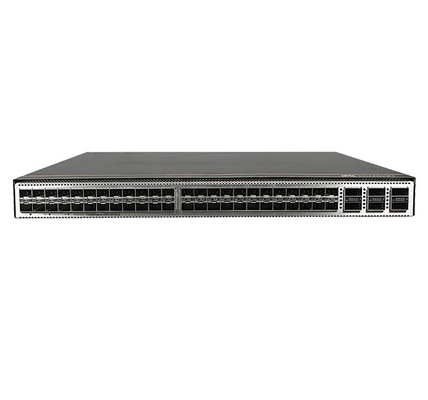

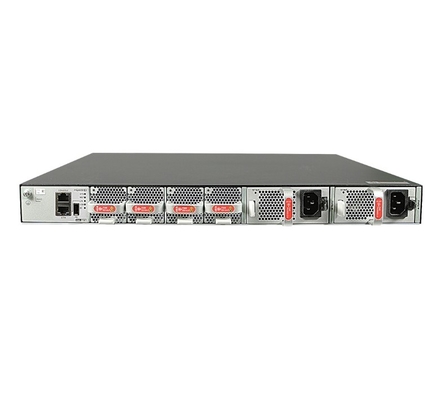

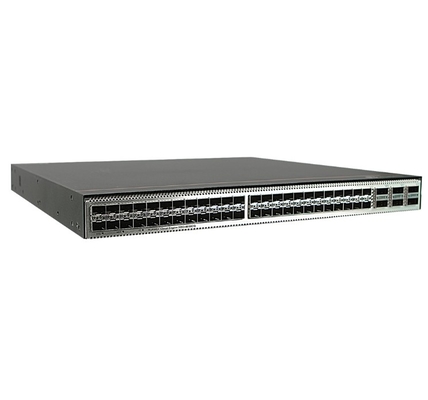

Especificação CE6863-48S6CQ-F
|
| Ponto |
Descrição |
| Especificações físicas |
- Dimensões (H x W x D)
- Dimensões básicas (excluindo as partes salientes do corpo): 43,6 mm x 442,0 mm x 420,0 mm (1,72 polegadas x 17,4 polegadas x 16,5 polegadas)
- Dimensões máximas (a profundidade é a distância entre as portas do painel dianteiro e a alça do painel traseiro): 43,6 mm x 442,0 mm x 446,1 mm (1,72 polegadas x 17,4 polegadas x 17,6 polegadas)
|
| Parâmetros ambientais |
Temperatura |
- Temperatura de operação: 0°C a 40°C (32°F a 104°F) a uma altitude de 0-1800 m (0-5906 pés)
Nota:
Quando a altitude é de 1800-5000 m (5096-16404 pés), a temperatura operacional máxima diminui em 1 ° C (1.8 ° F) cada vez que a altitude aumenta em 220 m (722 pés).
- Temperatura de armazenamento: -40°C a +70°C (-40°F a +158°F)
|
| Umidade relativa |
5% RH a 95% RH, não condensante |
| Altitude |
< 5000 m (16404 pés) |
| Ruído (pressão sonora, 27°C) |
- Fluxo de ar de trás para a frente: < 58 dBA
- Fluxo de ar da frente para trás: < 57 dBA
|
| Especificações de potência |
Tipo de fonte de alimentação |
AC/DC/HVDC |
| Entrada de potência AC |
- Intervalo de tensão de entrada nominal: 100 V AC a 240 V AC, 50/60 Hz
- Intervalo máximo de tensão de entrada: 90 V AC a 290 V AC, 47 Hz a 63 Hz
|
| Entrada de potência de CC |
- Intervalo de tensão nominal: -48 V DC a -60 V DC
- Intervalo máximo de tensão: -38,4 V DC a -72 V DC
|
| Entrada de potência de corrente contínua de alta tensão |
- Módulo de alimentação AC/DC de 600 W e 240 V (série PAC600S12):
- Intervalo de tensão nominal: 240 V DC
- Intervalo máximo de tensão: 190 V DC a 290 V DC
- Módulo de alimentação em corrente contínua de alta tensão de 1200 W (série PHD1K2S12):
- Intervalo de tensão nominal: 240 V DC a 380 V DC
- Intervalo máximo de tensão: 190 V DC a 400 V DC
|
| Corrente de entrada nominal |
- Módulo de alimentação AC/DC de 600 W e 240 V (série PAC600S12):
- 8 A (100 V AC a 240 V AC)
- 4 A (240 V CC)
- Módulo de alimentação de corrente contínua de 1000 W (série PDC1000S12): 30 A (de -48 V DC a -60 V DC)
- Módulo de alimentação em CC de alta tensão de 1200 W (série PHD1K2S12): 8 A
|
| Consumo de energia do chassi |
Consumo máximo de energia |
384 W |
| Consumo típico de energia |
- 226 W (100% de capacidade, cabos de alta velocidade SFP28 em 48 portas e cabos de alta velocidade QSFP28 em 6 portas, módulos de potência dupla)
- 261 W (100% de capacidade, módulos ópticos de curta distância em todas as portas ópticas, módulos de potência dupla)
|
| Dispersão térmica do chassi |
Dispersão térmica máxima |
1310 BTU/h |
| Dispersão térmica típica |
- 771 BTU/h (100% de capacidade, cabos de alta velocidade SFP28 em 48 portas e cabos de alta velocidade QSFP28 em 6 portas, módulos de potência dupla)
- 891 BTU/h (100% de capacidade, módulos ópticos de curta distância em todas as portas ópticas, módulos de potência dupla)
|
| Protecção contra sobretensões |
Modulo de alimentação:
- AC: 6 kV em modo comum e 6 kV em modo diferencial
- CC: 4 kV em modo comum e 2 kV em modo diferencial
- HVDC: 4 kV em modo comum e 2 kV em modo diferencial
|
| Dissipação de calor |
Modo de dissipação de calor |
Refrigeração por ar |
| Fluxo de ar |
De frente para trás ou de trás para frente, consoante os módulos de ventilador e módulos de potência |
| Confiabilidade e disponibilidade |
Modulo de energia de reserva |
1+1 de apoio |
| Modulo de apoio do ventilador |
O dispositivo suporta 3+1 backup de módulos de ventilador que funcionam no modo de espera quente.É aconselhável substituir o módulo defeituoso do ventilador imediatamente. |
| Transferência de valores |
Compatível com todos os módulos de alimentação e módulos de ventilador |
| Tempo médio entre falhas (MTBF) |
47.81 anos |
| Tempo médio de reparação (MTTR) |
10,95 horas |
| Disponibilidade |
0.9999962836 |
| Especificações técnicas |
Processador |
10,4 GHz, quatro núcleos |
| Memória DRAM |
4 GB |
| NÃO Flash |
64 MB |
| NAND Flash |
4 GB |
| Empilhadeira |
Portão de serviço que suporta a função de empilhamento |
Portas ópticas 25GE e portas ópticas 100GE |
| Certificação |
- Conformidade com as normas de segurança
- Conformidade com as normas EMC
- Conformidade com as normas ambientais
|
